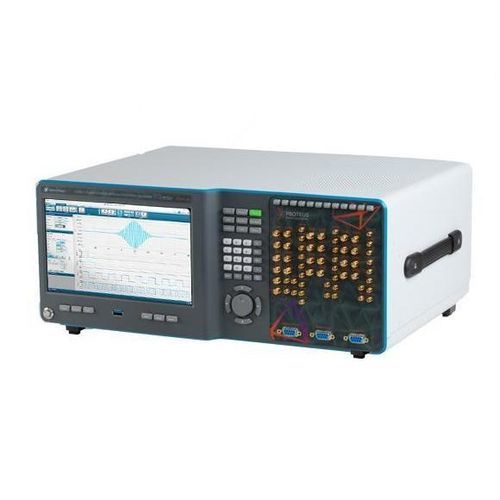

信号发生器 P9482B

任意波形RF 无线电频率紧凑型

产品系列
Tabor Proteus 系列基于先进的 SDR 架构，结合高速波形生成与可选数字化功能，构建为适用于 RF 工程的响应型收发器。支持直接到 RF 的生成、实时反馈以及适用于 EW 场景仿真、量子比特控制与下一代无线通信的可扩展多通道部署。

产品概要
9GS/s 16位 8GS 内存 2 通道 8 标记 RF 任意波形发生器 台式

主要亮点

• 模块化设计，可从少量通道扩展到数百通道
• 高速 PCIe 数据传输总线，支持波形的双向流式传输
• Proteus 系列支持高达 16 GS 的波形存储（取决于平台）
• 集成数字 IQ 调制器与解调器（DUC/DDC）
• 优异的相位噪声与杂散性能
• 实时反馈控制系统支持条件式波形生成

详细描述
Proteus 架构将高采样率 RF DAC（RF DAC 型号可达 9 GS/s）与可选高速 ADC（示例选件：5.4 GS/s 数字化器）及强大 FPGA 集成，形成闭环 Arbitrary Waveform Transceiver (AWT)。平台在 FPGA 内支持确定性低延迟处理，以实现基于接收信号的条件式波形序列与实时响应。典型用途包括雷达目标仿真、电子对抗场景生成、多通道量子实验控制与 Massive MIMO 研究。

功能（节选）

• 模块化、可扩展且紧凑 — 基于 PXIe 的模块化架构将多路发生器输出与数字化输入集成于极小体积，以实现同步、相位相干的多通道系统。
• 超高速数据传输 — 优化的 PCIe/流媒体架构支持波形内存的双向传输、PDW（脉冲描述字）实时处理与用于长时序列的无中断流式传输。
• 实时反馈控制系统 — 集成 ADC + DAC + FPGA 降低往返延迟，支持条件式波形生成与闭环控制以满足高速应用。
• 任务驱动的非线性波形序列 — Task Table（状态机）功能允许基于实时接收输入在波形片段之间即时跳转，支持智能低延迟响应（例如 DRFM 式回波、多普勒偏移、延迟回波）。

订购摘要（表）
型号：P9482B — 描述：9GS/s 16Bit 8GS Mem 2CH 8 Markers RF AWG 台式

选项（表）
DC2 — 用于 IQ 基带应用的直流输出
DJ2 — Dynamic Jump 输入
MRK2 — x8 额外标记
LTJ2 — 超低触发抖动（典型 200 ps）
G2 — 低波形粒度选项（适用于特定模块）
SEC — 可拆卸 SSD 选项以满足安全需求
SSD — 为 SEC 选项提供的额外出厂复制 SSD
AWT — 可选 5.4GS/s 单通道 / 2.7GS/s 双通道 12-bit 数字化器（Arbitrary Waveform Transceiver 选件）
STM — 最多 3 GS/s 的流式能力选项
TRG — 更快的触发输入（50 MHz 替代 10 MHz）
WE — 延保 1 年（标准保修 3 年）
CAL — 17025 校准

应用与典型使用场景

• 电子对抗与雷达仿真与测试（实时脉冲检测与回波生成）
• 量子实验：采用闭环反馈的多通道量子比特控制与测量
• Massive MIMO、相控阵与波束成形的开发与测试
• 用于无线标准（WiFi、5G/6G）与 NMR/医疗研究的宽带信号生成与分析

特性 / 技术规格

• 采样率（DAC）：最高 9 GS/s（取决于型号）
• 模拟采样分辨率：16 位（内部采样位宽）
• 内存：标准 8 GS（系列支持最高 16 GS 配置）
• 通道（发生器）：2 通道（P9482B 型号）
• 标记：8 个标记
• 可选数字化器（AWT）：5.4 GS/s 单通道，2.7 GS/s 双通道，12 位（AWT 选件）
• 架构：PXIe / PCIe 背板，支持高速流式传输与同步
• 集成数字 IQ 调制 / DUC 与 DDC 功能
• 基于 FPGA 的实时反馈与条件式波形生成
• Task Table：条件式非线性波形序列（低延迟状态机）
• 流式选项：STM（最高 3 GS/s）
• 触发输入：标准及可选高速 TRG（50 MHz）
