液压执行器 QCVG16线性活塞双作用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 液压
- 运动方式
- 线性
- 所用技术
- 活塞
- 配置
- 双作用
- 应用
- 夹具
- 其他特性
- 标准, 集成限位开关, 集成位移传感器
- 运行行程
16 mm
(0.63 in)- 压力
最多: 42 bar
(609.16 psi)最少: 35 bar
(507.63 psi)- 杆直径
最多: 8 mm
(0 in)最少: 5 mm
(0 in)- 力度
6.67 kN
产品介绍
安装在夹紧板上的多路阀系统用液压执行器。该执行器由夹紧板内的冷却系统进行冷却，并配备有当活塞处于完全缩回位置时自动从液压管路中排气的机构。
阀杆操作
工作介质：液压
压力范围 35 - 42 巴
(500 - 600 psi)
工作压力
最大
103 巴 (1500 psi)
流量 1.8 升/分钟
阀杆行程 16 毫米
调节范围 ± 1 mm
通过调节螺母
从顶部调节
闭合力 6670 N / 100 bar
(1450 psi)
开启力 6670 N / 100 bar
(1450 psi)
连接接口 Ø 1/8 NPT
冷却
介质
夹紧板冷却
最高 100 °C (210 °F)。
夹紧板内需设置冷却管路。
阀柱
阀柱直径 Ø 5 mm、Ø 6 mm、
Ø 8 mm
附件 快速接头，防旋转
可用型号
QCVG16M04 标准款

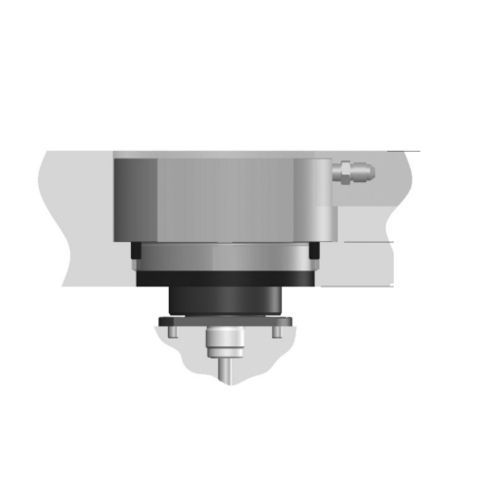

（右侧图示为
剖面图）
QCVG16M06 位置传感器
适用于 hGate®
应用的选配项。
QCVG16M07 限位开关选配项
---
