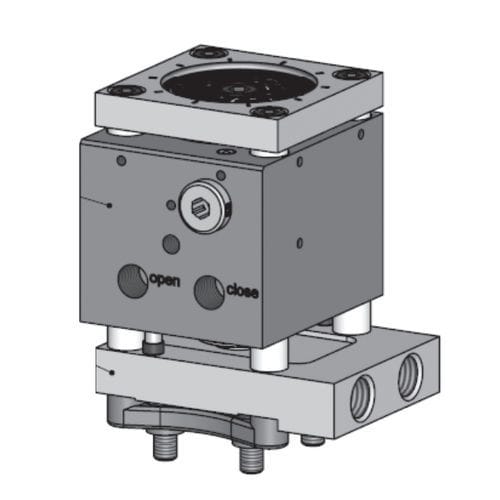

气动执行器 PB series

线性位置感应带传感器选项

主动冷却型 PB 气动执行器系列通过螺栓固定在阀体上。 每台执行器均可选配 ♦ 热电偶 (TC) ♦ 以及获得专利的位置传感器（PS） 位置传感器可检测阀针位置，并向 activeGate® 产品发送信号，从而实现闭环位置控制或阀针位置指示， 并通过阀门监控接口（VMI）进行速度监测。 所有 PB 系列执行器均具备以下特点： ♦ 通过 顶部夹紧板上的切口轻松调节阀针 ♦ 阀针快速连接 ♦ 阀针防旋转功能 执行器冷却 位于执行器与阀体（未示出）之间的冷却板可对针阀导管和执行器进行主动冷却，使其与高温阀体表面实现热隔离。最多可将三个执行器 串联连接，形成独立的冷却回路，以防止执行器过热。 在生产结束后 继续保持执行器冷却十五分钟，可防止过热。 冷却板 (B) 可独立于执行器外壳 (A) 旋转。 阀针直径 3 mm、3.8 mm、5 mm、5 mm、6 mm、8 mm 喷嘴系列 06E、09E、12E、12E、16E、22E 阀针调节范围 ±1 mm ±1.5 mm ±1.5 mm 最小/最大闭合力 754/1508 N 1696/3393 N 3016/6032 N 最小/最大开启力 526/1052N 1468/2937N 2788/5576N 最小/最大气压 6/12 bar (87/175psi) 6/12 bar (87/175 psi) 6/12 bar (87/175 psi) 阀芯行程 8 mm 16 mm 16 mm 气动连接 M10x1.0 M10x1.0 M10x1.0 冷却温度 30/60 °C 30/60 °C 30/60 °C 冷却接口 M12x1.5 M12x1.5 M12x1.5
