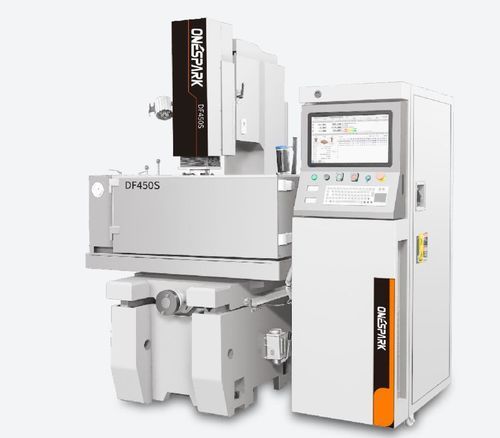

穿孔放电加工机 DF450S

高速精准挠性

概述

• 保留传统机体结构；工作台采用手动驱动，便于夹具安装与工件装卸。
• Z轴由精密线性滑轨和滚珠丝杠伺服电机驱动，确保垂直定位的重复性。
• 两段式机头行程可加工较高工件并灵活调整电极位置。
• 可选轨道式机头以改善表面光洁度；高光面镜电路可实现较低的Ra值。

参数
项目 | 单位 | DF450S | DF540S | DF650S
X/Y/Z轴工作行程 | mm | 450*350*200 | 500*400*220 | 600*500*220
工作油箱尺寸（L×W×H） | mm | 1060*650*440 | 160*690*500 | 1320*800*500
工作台尺寸（L×W） | mm | 700*400 | 800*450 | 900*500
高光面镜（最佳表面光洁度） | Ra | 0.28 | 0.28 | 0.28
使用轨道式机头可实现最佳表面光洁度 | Ra | 0.15 | 0.15 | 0.15
最大加工速度 | mm²/min | 450 | 450 | 450
最小电极消耗 | % | 0.1 | 0.1 | 0.1
电极尖端到工作台的距离 | mm | 200-500 | 200-600 | 300-700
最大电极载荷能力 | Kg | 100 | 50 | 50
工作台最大载荷能力 | Kg | 900 | 000 | 000
机器重量（含油箱） | Kg | 1460 | 650 | 2000
机器尺寸（L×W×H） | mm | 2900*1350*2150 | 3300*1600*2420 | 3500*2250*2480


特征 / 技术规格

• 机型：DF450S（另有 DF540S、DF650S）
• X/Y/Z轴工作行程：450×350×200 mm
• 工作油箱尺寸：1060×650×440 mm
• 工作台尺寸：700×400 mm
• 高光面镜表面光洁度：Ra 0.28；轨道式机头可达 Ra 0.15
• 最大加工速度：450 mm²/min
• 最小电极消耗：0.1 %
• 电极尖端到工作台距离：200–500 mm
• 最大电极载荷能力：100 kg
• 工作台最大载荷：900 kg
• 机器重量（含油箱）：1460 kg
• 机器外形尺寸（L×W×H）：2900×1350×2150 mm
