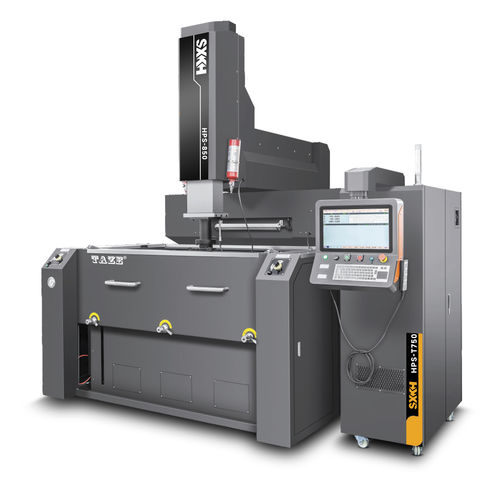

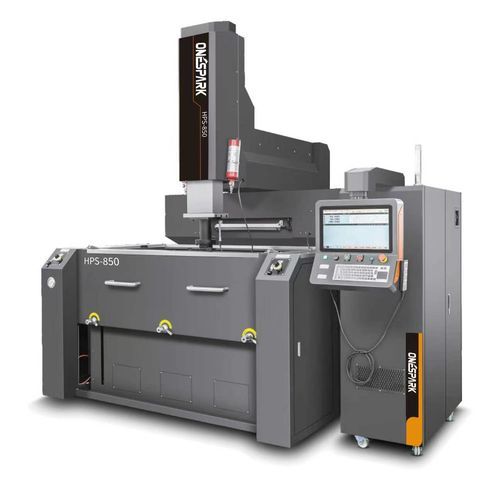

穿孔放电加工机 HPS-850

高精度高速挠性

型号HPS-850
X/Y/Z轴工作行程800/500/400mm
工作油槽尺寸长×宽×高1800×1100×570mm
工作台尺寸长×宽1150×600mm
电极头至工作台面距离500-900mm
最大电极负载180KG
最大工作台承重3000KG
机床总重含油箱4800KG
外形尺寸长×宽×高2280×2600×2690mm
最小电极损耗0.1%
最大加工电流75A可选100A
定位精度5μm
重复定位精度2μm

机床特点
◆ 底座采用箱式结构设计超宽导轨跨距使X、Y轴连续运行并与工作台形成稳定的平行度实现大、小型模具的精密加工。
◆ 机头采用方形BOX设计可承受来自各方向的外力保持原有定位的精密加工能力确保重载电极加工精度不受影响。
◆ 三轴采用日本松下绝对式伺服电机全数字化控制并配备编码器可随时将电极运行状态反馈给驱动器使驱动器更精确地控制电机运行。具有响应快、转动惯量小、运行平稳、噪音低、无无线电干扰、无抖动现象且易于维护等特点有效提升机床性能灵敏度及可控性强。
◆ X、Y、Z三轴均采用台湾研磨级滚珠丝杠。
◆ X轴和Y轴采用全封闭加强型滑轨设计X轴导轨跨距大于Y轴行程确保X/Y轴全行程与工作台的平行度。
◆ 通过持久稳定的液温管理并配置加工冷却系统确保机床加工不受外部条件或加工状态变化的影响最大限度地提高机床对各种加工条件和加工精度的适应性。
◆ 配备完善的外围设施如自动灭火装置和加工液液面感应装置提供安全的工作环境。
◆ 机身采用FC30铸铁经过高温退火和自然时效处理。
