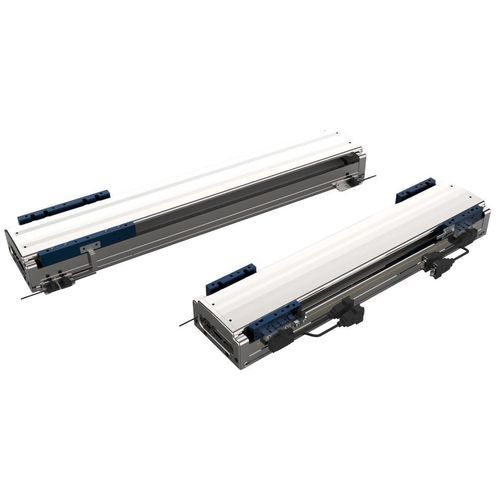

直流线性电机 TLSA-140-C1

无刷直接传动扁平

简介
TLSA-140-C1 系列为可定制长度的高精度、高刚性线性电机模块，适用于精密自动化、半导体设备、工业搬运和线性运动平台。该模块作为主要传动部件，可实现自动化生产，提升产能与重复性，降低工艺误差和成本。

线性电机型号与参数
T (mm)：80, 128, 176, 224, 272, 320, 368, 416, 464, 512, 560, 608, 656, 704, 752, 800, 848, 896
A (mm)：46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34
长度 (mm)：240, 288, 336, 384, 432, 480, 528, 576, 624, 672, 720, 768, 816, 864, 912, 960, 1008, 1056

T (mm)（扩展）：944, 992, 1040, 1088, 1136, 1184, 1232, 1280, 1328, 1376, 1424, 1472, 1520, 1568, 1616, 1664, 1712, 1760
A (mm)（扩展）：58, 22, 46, 10, 34, 58, 22, 46, 10, 58, 22, 46, 70, 34, 58, 22, 46, 70
长度 (mm)（扩展）：1104, 1152, 1200, 1248, 1296, 1344, 1392, 1440, 1488, 1536, 1596, 1644, 1692, 1740, 1788, 1836, 1884, 1932, 1980

配置与性能参数
电机：TCL-030-C1-5.0 — 电源线长：5 m
驱动：3 A 额定 — 峰值电流：12 A
反馈：磁栅尺（分辨率 1 μm）；光栅尺（分辨率 0.5 μm）
导轨：Type 15 双导轨
性能：持续推力 86 N；峰值推力 270 N
长度：支持特殊长度，可按客户要求定制
精度：磁栅尺重复性 ±5 μm/500 mm；光栅尺重复性 ±2 μm/500 mm
直线度：±5 μm/300 mm
重量参考：80 mm 行程 = 5.8 kg；每增加 48 mm 行程 +0.75 kg
安装方式：水平安装或侧面安装

特点 / 技术规格

• 系列：TLSA-140-C1
• 示例电机：TCL-030-C1-5.0（电源线 5 m）
• 驱动额定：3 A（峰值电流 12 A）
• 反馈选项：磁栅尺 1 μm；光栅尺 0.5 μm
• 导轨类型：Type 15 双导轨
• 持续推力：86 N
• 峰值推力：270 N
• 重复性：磁栅 ±5 μm/500 mm；光栅 ±2 μm/500 mm
• 直线度：±5 μm/300 mm
• 重量：80 mm 行程 5.8 kg；每增加 48 mm +0.75 kg
• 安装方式：水平或侧面安装
• 长度：可定制 / 支持订制
