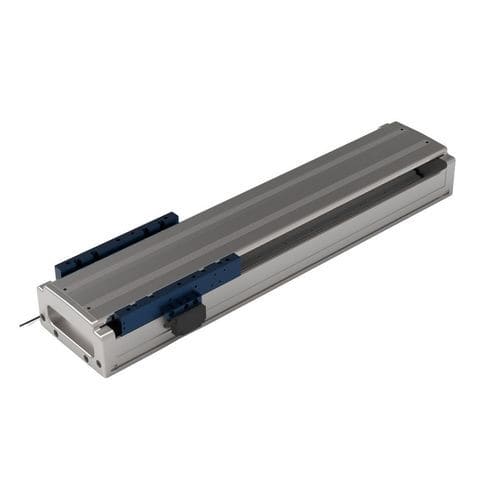

直流线性电机 TLSA-120-C1

交流无刷直接传动

简介
TLSA-120-C1 单轴模块（线性电机滑台、线性执行器、精密定位台）将电能直接转为线性机械运动。通过取消中间传动元件，实现结构简化、长行程、高加速度、快速响应和高精度定位。

• 典型应用：半导体制造；新能源电池生产；3C 电子组装；精密加工；检测设备；激光切割与焊接；点胶与涂覆系统；数控机床；雕刻机。

型号与参数
T (mm)：80, 120, 160, 200, 240, 280, 320, 360, 400, 440, 480, 520, 560, 600, 640, 680, 720, 760, 800, 840, 880, 920, 960, 1000, 1040, 1080, 1120, 1160, 1200, 1240, 1280, 1320, 1360, 1400, 1440, 1480
A (mm)：18, 38, 58（视型号而定）
L (mm)：304, 344, 384, 424, 464, 504, 544, 584, 624, 664, 704, 744, 784, 824, 864, 904, 944, 984, 1024, 1064, 1104, 1144, 1184, 1224, 1264, 1304, 1344, 1384, 1424, 1464, 1504, 1544, 1584, 1624, 1664, 1704

配置与性能

• 电机：TCQ-030-C1C2-UN-5.0（标准电缆长 5 m）
• 驱动电流：连续 2.2 A；峰值 8.4 A
• 反馈选项：磁尺 — 1 μm 分辨率（5 m 电缆）；光学尺 — 0.5 μm 分辨率（5 m 电缆）
• 导轨系统：15 根双导轨
• 推力：连续 120 N；峰值 480 N
• 直线度：±10 μm / 300 mm
• 重复精度：磁尺 ±5 μm / 500 mm；光学尺 ±2 μm / 500 mm
• 重量：80 mm 行程时 4.8 kg；每增加 40 mm 增加 0.75 kg
• 安装方式：水平或侧面安装
• 可按要求定制特殊尺寸与长度

Tags

• linear motor
• linear module
• precision linear actuator
• linear actuator
• electric linear actuator
• high speed linear actuator
• linear motor actuator

特性 / 技术规格

• 型号：TLSA-120-C1
• 可用行程 (T)：80–1480 mm（列出系列）
• 滑座宽度 A：18 / 38 / 58 mm（视型号）
• 滑座总长 L：系列从 304 mm 到 1704 mm（视型号）
• 推荐电机：TCQ-030-C1C2-UN-5.0（电缆 5 m）
• 驱动额定值：连续电流 2.2 A；峰值电流 8.4 A
• 反馈分辨率：磁尺 1 μm；光学尺 0.5 μm（电缆 5 m）
• 导轨：15 根双导轨
• 推力能力：连续 120 N；峰值 480 N
• 精度 / 重复精度：磁尺 ±5 μm / 500 mm；光学尺 ±2 μm / 500 mm
• 直线度公差：±10 μm / 300 mm
• 重量参考：4.8 kg（80 mm 行程）；每增加 40 mm +0.75 kg
• 安装：水平或侧面安装
• 定制：可按要求提供特殊尺寸与长度
