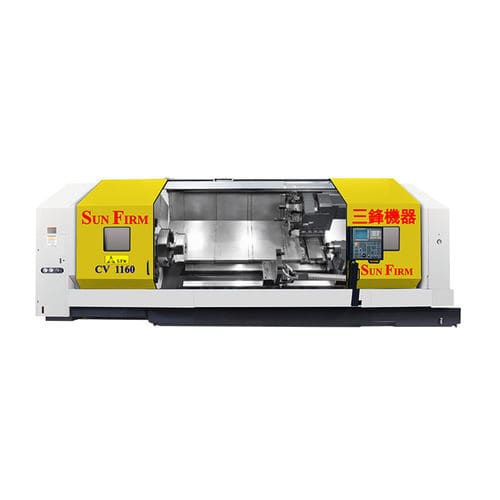

CNC数控车床 CV series卧式双轴斜凳
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 斜凳
- 主轴数量
- 四机轴
- 工具数量
- 12工具
- 直径
750 mm, 1,160 mm
(29.53 in, 45.67 in)- 旋转速度
最多: 1,200 rpm
(7,539.822 rad.min-1)最少: 1 rpm
(6.283 rad.min-1)- 最大切割直径
970 mm, 1,020 mm
(38 in, 40 in)- 最大切割长度
最多: 4,560 mm
(180 in)最少: 1,660 mm
(65 in)- 行程X
550 mm
(22 in)- Z轴
1,700 mm, 3,300 mm, 4,700 mm
(67 in, 130 in, 185 in)- 快进X
8 m/min
- 快进Z
8 m/min
- 标准功率
30 kW, 37 kW, 45 kW
(40.8 hp, 50.3 hp, 61.2 hp)
产品介绍
两心间距 : 1,800~5,000 mm
加工能力
两心间距离 - 1800 mm / 3400 mm / 4800 mm
主轴
主轴孔径 - 153 mm / *205 mm ~ *535 mm
主轴鼻端 - A2-15 / *A2-20 ~ *A2-28
鞍座
X 轴伺服马达 - 4 kW (5.4 HP)
Z 轴伺服马达 - 7 kW (9.4 HP)
X 轴滚珠螺杆直径 - Ø50 mm x P8 mm
Z 轴滚珠螺杆直径 - Ø63 mm x P10 mm
切削进给X / Z: 0.001~500 mm/rev
刀塔
内径刀尺寸 - Ø63 mm
外径刀尺寸 - □32x32 mm
动力马达 - N/A - AC 7.5 kW (10 HP) / AC 11 kW (15 HP)
尾座
心轴直径 - Ø160 mm
心轴行程 - 150 mm
心轴锥度 - MT No.6
尾座移动行程 - 1600 mm / 3200 mm / 4600 mm
马达
冷却水泵浦 - 1 kW (1.5 HP)
油压泵浦 - 2.3 kW (3 HP)
Standard Accessories
FANUC 0iTF Controller
Color LCD 10.4"
MPG Hand Wheel
Spindle Bore 153 mm
Head Stock Coolant System
Air Conditioner
Hydraulic System
Auto Lubrication System
Rotary Quill Tailstock
Center
Center Sleeve
Live Center
Full Safety Guard
ID/OD Tool Holder
Work Light
Tool Box with Adjusting Tool
Leveling Screws & Foundation Pads
Chip Conveyor
Operation & Maintenance Manual
Optional Accessories
Spindle Bore (205 mm, 310 mm)
Double Chuck Attachment
Steady Rest
Hydraulic Steady Rest
3-Jaw Hydraulic Chuck
3-Jaw Air Chuck
4-Jaw Independent Chuck
4-Jaw Face Chuck
Oil Mist Collector
CE Standard
