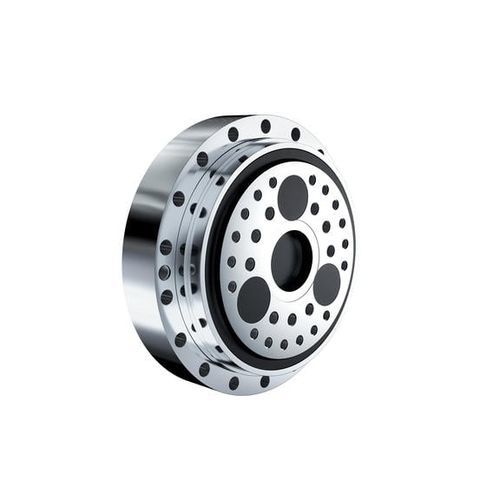

直齿轮减速机 UA series同心实心轴100-200Nm
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直齿轮
- 轴位置
- 同心
- 机轴位置
- 实心轴
- 扭矩
- 200-500Nm, 100-200Nm, 500-1000Nm, 1-2kNm, 2-5kNm, >10kNm, 5-10kNm
- 构造特性
- 法兰
- 层数
- 双级
- 性能
- 高精度
- 应用
- 用于电动机, 用于传动装置, 轴
- 旋转速度
25 rpm, 30 rpm, 40 rpm, 50 rpm, 60 rpm
(157.0796 rad.min-1, 188.4956 rad.min-1, 251.3274 rad.min-1, 314.1593 rad.min-1, 376.9911 rad.min-1)- 类
0 °
- 削减比率
最少: 60 unit
最多: 283 unit
- 重量
最少: 8.5 kg
(18.74 lb)最多: 260 kg
(573.2 lb)
产品介绍
双级高精度、高扭矩密度减速机。
概述
前置直齿轮和三个行星轮可实现高精度传动、小传递误差和小振动幅度。
新的 UA 系列产品在扭矩、定位精度、运动精度和输出端轴承等方面进行了优化，使其即使在低速运行时也能保持较高的效率。
传递损失小于 0.5 arc min
(其中 UA15 的传递损失是 0.75 arc min)
高扭矩密度
较高的整体可用扭矩
可实现高输入和输出转速
可根据要求提供其它减速比
变量：
集成至机械手臂中的基本设计
全密封型（包括电机法兰）
产品特点
横向移动平稳
弹性常数较高
高达 1,300 Nm/arc min
惯性矩小
过载能力大
允许瞬时最大扭矩 25,000 Nm
许用力矩高达10,000Nm
效率高
易于与电机装配
可选配（包括电机法兰和定制输入轴）
