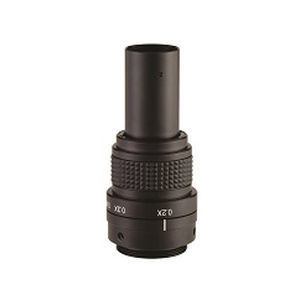

微距摄像机物镜 TS-93001VS

缩放小型设计紧凑

产品概述

• 3倍变焦比；光学倍数 0.133× 至 0.4×
• 工作距离 (WD)：200 mm（从镜头边缘到被测物体：195.2 mm ±5%）
• 卡口：C-Mount
• 支持的传感器格式：1/2" , 1/3" , 1/4"
• 紧凑：长度 67.5 mm；体积小、重量轻、通用性强
• 可选前置放大器（Front Converter）以提高倍率（WD 将变短）
• 兼容外设：相机、照明、辅助镜头、支架

镜头规范
件号：TS-93001VS
放大范围：0.133x - 0.4x
变焦比：3.0x
WD：200mm（从镜头边缘到物体：195.2mm +/-5%）
卡口：C-Mount
支持传感器格式：1/2", 1/3", 1/4"
光学放大：0.133x（最小） - 0.4x（最大）
景深（mm）：16.9（在 0.133x 时） / 1.9（在 0.4x 时）
物侧分辨率（TVL/mm）：8 TVL（在 0.133x 时） / 28 TVL（在 0.4x 时）
重量：约 55 g
外形尺寸：Dia.32 x 67.5 +/-0.5 mm
价格：Yen 80,000（不含税） / Yen 88,000（含税）

放大倍率（用于显示/监视器的示例）
计算说明：监视器放大倍率 = 监视器尺寸（inch）× 25.4

光学倍率 0.133× — 1/2" CCD/CMOS：监视器放大倍率 10.1×；视场 36.09 mm × 48.12 mm
光学倍率 0.133× — 1/3" CCD/CMOS：监视器放大倍率 13.5×；视场 27.07 mm × 36.09 mm
光学倍率 0.133× — 1/4" CCD/CMOS：监视器放大倍率 18.00×；视场 20.30 mm × 27.07 mm

光学倍率 0.2× — 1/2" CCD/CMOS：监视器放大倍率 15.2×；视场 24.00 mm × 32.00 mm
光学倍率 0.2× — 1/3" CCD/CMOS：监视器放大倍率 20.3×；视场 18.00 mm × 24.00 mm
光学倍率 0.2× — 1/4" CCD/CMOS：监视器放大倍率 16.93×；视场 13.67 mm × 18.22 mm

光学倍率 0.3× — 1/2" CCD/CMOS：监视器放大倍率 22.9×；视场 16.00 mm × 21.33 mm
光学倍率 0.3× — 1/3" CCD/CMOS：监视器放大倍率 30.5×；视场 12.00 mm × 16.00 mm
光学倍率 0.3× — 1/4" CCD/CMOS：监视器放大倍率 25.4×；视场 9.11 mm × 12.15 mm

光学倍率 0.4× — 1/2" CCD/CMOS：监视器放大倍率 30.5×；视场 12.00 mm × 16.00 mm
光学倍率 0.4× — 1/3" CCD/CMOS：监视器放大倍率 40.6×；视场 9.00 mm × 12.00 mm
光学倍率 0.4× — 1/4" CCD/CMOS：监视器放大倍率 33.87×；视场 6.83 mm × 9.11 mm

前置放大器（可选）
件号：TS-FC1-2X — 放大 2x；WD 95 mm；变焦比 0.26 至 0.8x；尺寸 Dia.19 x 7.5 mm；卡口 M25.4 P1/32 inch；价格：Yen 10,000（不含税） / Yen 11,000（含税）
件号：TS-FC1-3X — 放大 3x；WD 55 mm；变焦比 0.40 至 1.2x；尺寸 Dia.19 x 15.0 mm；卡口 M25.4 P1/32 inch；价格：Yen 10,000（不含税） / Yen 11,000（含税）
件号：TS-FC1-4X — 放大 4x；WD 35 mm；变焦比 0.64 至 1.61x；尺寸 Dia.19 x 15.0 mm；卡口 M25.4 P1/32 inch；价格：Yen 10,000（不含税） / Yen 11,000（含税）
件号：TS-FC1-6X — 放大 6x；WD 23 mm；变焦比 0.81 至 2.43x；尺寸 Dia.19 x 15.0 mm；卡口 M25.4 P1/32 inch；价格：Yen 12,000（不含税） / Yen 13,200（含税）

延伸镜头（可选）
件号 TS-EX-15：1.5x 延伸镜头 — 价格：Yen 11,000（不含税） / Yen 12,100（含税）
件号 TS-EX-20：2.0x 延伸镜头 — 价格：Yen 12,000（不含税） / Yen 13,200（含税）
件号 TS-EX-30：3.0x 延伸镜头 — 价格：Yen 20,000（不含税） / Yen 22,000（含税）[注：页面上有价格修订通知]
件号 TS-EX-50：5.0x 延伸镜头 — 价格：Yen 27,000（不含税） / Yen 29,700（含税）

保护滤镜（可选）
产品编号：TS-PF-01 — M18 P0.5 保护滤镜 — 双面多层 AR 镀膜 — 卡口 M18 P0.5 — 价格：Yen 9,800（不含税） / Yen 10,780（含税）

在线照明筒（可选）
产品编号：TS-93001-CII — 适用于 TS-93001VS 的在线照明筒 — 通过半透镜反射照明（光纤、LED、钨丝等）并透过物镜照射；可作为 TS-93001VS 的简易在线照明装置使用

备注
以上放大倍率以 24 英寸显示器为参考。显示器尺寸越大，放大倍率越高。成像器尺寸越小，放大倍率越高。
