机械摄像机适配器 TS-MS-01 series

USB模块化

产品概述
此适配器可将 CCD 摄像机和数码相机连接到多种显微镜。采用可靠的日本光学技术设计，TS-MS-01 可校正像差，实现画面边缘清晰的成像。

主要特性

• 高性能光学设计：校正色差、像场弯曲和畸变（镜片结构：5 组 8 元件）。
• 可捕获全视野清晰、无畸变的图像。
• 可安装刻度尺（Ø19 mm，厚度 1 mm）（刻度尺不包含）。
• 兼容多种显微镜：生物/金相显微镜双目管 Ø23.2 mm、体视显微镜双目筒 Ø30 mm、C-mount 筒。
• 支持 C-mount 摄像机进行实时采集；使用合适相机可实现 USB 摄像机采集。
• 图像尺寸可微调，以适配不同相机型号并可微量改变放大率。

产品数据
P/N | 描述 | 随机物品 | 重量 (g) | 价格 (JPY，不含税)

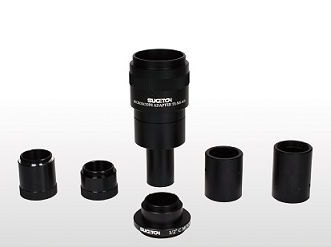

TS-MS-01 | 显微镜适配器基础套件 | 显微镜适配器；1/2" CCD 摄像机适配器；C-mount 筒转换适配器；30 mm 镜筒转换适配器；内六角扳手（1.27）；一字螺丝刀（2.4）；收纳箱；说明书 | 542.8 | 58,500
TS-MS-01A | 单反数码相机适配器（需配合 TS-MS-01 使用） | 作为 TS-MS-01 的配件销售 | 77.2 | 20,000
TS-MS-01B | 适用于 C-mount 摄像机的变焦调焦适配器（需配合 TS-MS-01 使用） | 需配合 TS-MS-01 使用 | - | 即将上市
TS-MS-01-SET1 | TS-MS-01 基础套件 + TS-MS-01A | TS-MS-01 + TS-MS-01A | 620 | 78,500

显微镜适配器规格
镜片结构 | 光学放大倍数 | F.L. | NA | 平面度 | 原产国
5G8E | 1.9X | 92.53 mm | 0.025 mm | 平面度：超过 90%* | 日本
*意指可对超过 90% 的图像区域进行对焦。

使用说明 / 附加信息
示例展示了单反相机安装和 CCD 摄像机安装图。产品图显示相机安装状态及样张。可提供用于连接不同相机系统的专用配件和相机安装适配器（各类相机卡口的 T-mount 变体）；这些适配器须与 TS-MS-01 系统配合使用，不能单独使用。

技术参数

• 型号 / 系列：TS-MS-01 系列（TS-MS-01、TS-MS-01A、TS-MS-01B、TS-MS-01-SET1）
• 镜片结构：5 组 8 元件（5G8E）
• 光学放大倍数：1.9X
• 焦距 (F.L.)：92.53 mm
• NA / 孔径规格：0.025 mm
• 平面度：超过 90%
• 原产国：日本
• TS-MS-01 随机物品：1/2" CCD 摄像机适配器；C-mount 与 30 mm 筒转换适配器；内六角扳手（1.27）；一字螺丝刀（2.4）；收纳箱；说明书
• 重量 (TS-MS-01)：542.8 g
• 价格 (TS-MS-01，不含税)：58,500 JPY
