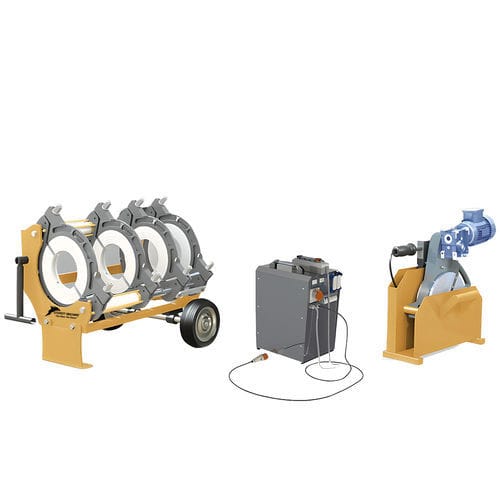

SM315 对焊机机身
主体通过其上的两个活动夹具和两个固定夹具支撑待焊接的塑料管材,确保其固定和对中。
液压压力作用于系统。通过载体轴上的两个活塞,该力驱动活动夹具前后移动,提供焊接过程所需的运动。
SM315 对焊机修整器
它是对焊机元件,在加热过程之前,通过左右两侧的两个旋转刀片和这些刀片上的切割刀片,对固定在主体上并居中的管道进行对接清理,使其做好加热准备。
切边机的旋转运动由电机和减速器组提供。
SM315 对焊机的切边装置可形成无毛刺和平行的管材表面。
SM315 对焊机加热器
对焊机元件通过加热板加热管材对接表面,使其达到所需的粗糙度,为连接工艺做好准备。
加热器的温度设置由加热器板上的数字温度调节恒温器完成。
SM315 对焊机液压和电气控制装置
电气和液压控制装置;机器运行所需的电力供应给加热器和切边机,液压供应给主机;控制装置由手控操作。
手控器上有四个按钮和一个开关。按钮可前后移动可移动夹具,开关可操作修边机。
---
