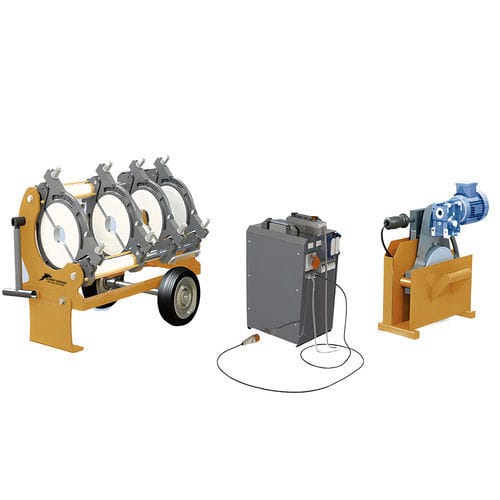

SM250 对焊机机身
主体通过其上的两个活动夹具和两个固定夹具支撑待焊接的塑料管材,确保其固定和对中。
液压压力作用于系统。通过载体轴上的两个活塞,该力驱动活动夹具前后移动,提供焊接过程所需的运动。
SM250 对焊机加热器
对焊机元件通过加热板对管道对接表面进行加热,使其在修整过程中达到所需的粗糙度,为连接过程做好准备。
加热器的温度设置由加热板上的数字温度调节恒温器完成。
SM250 对焊机液压和电气控制装置
电气和液压控制装置;机器运行所需的电力供应给加热器和修边机,液压供应给主机;控制装置由手控操作。
手控器上有四个按钮和一个开关。按钮可前后移动活动夹具,开关可操作修边机。
SM250 对焊机外壳箱
外壳和支撑箱可防止加热器散热,修边机通过支撑加热器防止外部影响(撞击、水等)。
---
