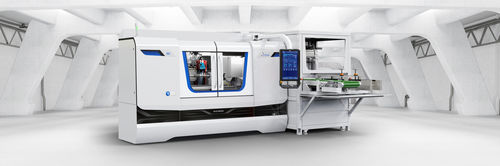

零件自动装载机 EASYLOAD

产品概述
适用于 STUDER S31、S33、S22 和 S41 的门式上料系统 easyLoad。该系统为门式上料方案，配备 V 型夹持器，适用于长度不超过300 mm、把持直径 Ø 4–30 mm（最大干涉轮廓 Ø 50 mm）的轴类零件。零件通过标准化、可调的同步输送带供给。基座模块的外壳依据机床设计进行定制，确保设备运行安全且洁净。

主要优点

• 标准化自动化覆盖广泛的零件范围
• 零件供给方式简单可靠
• 无需机器人编程知识
• 标准化设计缩短交付周期
• 可扩展以满足未来需求

兼容机型

• S31
• S33
• S22
• S41

技术参数

• 机型: S31、S33、S22、S41
• 适用零件: 轴类零件，顶尖间夹持
• 自主管理数量: 最多约50件（Ø 最大 30 mm）
• 工件尺寸: 长度 20–300 mm；把持直径 Ø 4–30 mm；工件直径可达 Ø 75 mm
• 最大工件重量: 10 kg（双夹头抓取）/ 5 kg（单夹头抓取）
• 工件上料时间: 6–8 秒（不含同步顶尖）
• 控制系统: STUDER CNC
• 结构与配置: 带罩及调试门的基座框架；带1个小车和NC轴的门式模块；V型布置的两套夹持单元，配备气动平行夹持器
• 外围设备: 配有V形挡块的同步链式输送带用于毛坯，适用于不同工件尺寸；前后步进及成品同步输送带
• 安装占地（约）: 宽 1200 mm，长 2500 mm
