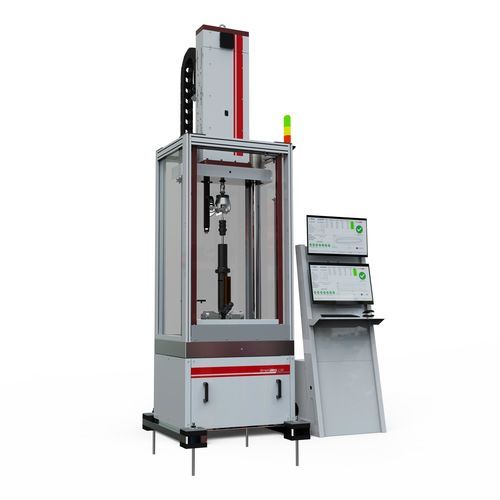

冲击试验机 EOL

质量自动化电脑控制

概述
端线（EOL）阻尼器检测机为电动力学系统，由线性电机驱动的执行器（EOL系列）提供动力，专为生产线上的减震器和悬架的最终功能与质量检验设计，支持快速、可重复的检测并可集成入制造流程。

特性

• 峰值载荷：66 kN
• 动态载荷：24 kN
• 最大试验速度：6.5 m/s
• 线性电机驱动（HUD010–HUD060）
• 低维护设计
• 高动态性能

试验类型

• 端线功能与质量检测（EOL）

应用

• 减震器
• 汽车悬架系统

系统基础
EOL 系统基于 HUD 系列线性电机执行器（HUD010、HUD020、HUD030、HUD040、HUD060），在结构和软件上为生产线集成与零件自动化处理进行优化。

检测能力

• 减震器与悬架的完整检测
• 带预载桥的开式减震器检测

结构要素

• 安全围栏
• 红外安全光幕
• 自动透明门
• 横梁闭合装置

软件功能

• 与客户网络及数据库集成
• 条码阅读器与自动序列号扫描
• 半主动/主动悬架管理
• 便于快速配置与报表的用户界面
• 带传感器的废料区域以保证可追溯性

附件

• 多种夹具与夹持装置
• 夹具全自动闭合

比较表
Series | LUD SERIES | HUD SERIES | XUD SERIES | KUD SERIES | EOL SERIES
Type of test | Performance / Reliability | Performance / Quality | Performance | Durability / Reliability | End of Line / Quality
Max. Speed | 1.5 m/s | 8.0 m/s | 6.0 m/s | 6.0 m/s | 6.5 m/s
Max. Acceleration | 6 G | 75 G | 110 G | 50 G | 65 G
Peak load | 20 kN | 66 kN | 31 kN | 160 kN | 66 kN
Dynamic load | 7 kN | 24 kN | 8.1 kN | 82 kN | 24 kN
Static load | 6 kN | 18 kN | 6.3 kN | 58 kN | 18 kN

技术规格

• 类型：基于 HUD 线性驱动器（HUD010–HUD060）的 EOL 电动力学试验机
• 峰值载荷：66 kN
• 动态额定载荷：24 kN
• 静态载荷（指示值）：18 kN
• 最大试验速度：6.5 m/s
• 最大加速度（指示值）：≈65 G
• 安全措施：围栏、红外光幕、自动透明门、横梁闭合
• 软件：网络/数据库集成、条码读取、自动序列号扫描、悬架管理、结果报告
• 附件：多种夹具，自动闭合功能
