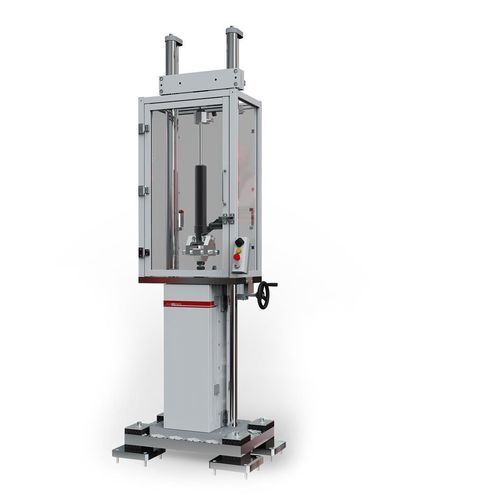

冲击试验台 XUD series

性能电脑控制缓冲器

概述
XUD 是一款专用于减震器与悬架的电动超高动态试验台。该系列面向短时高动态性能测试，能实现最高 100 G 的加速度和最高 31.2 kN 的峰值力。

主要规格（概要）

• 最大峰值力：最高 31.20 kN（XUD030）
• 最大动态力：最高 8.10 kN（XUD030）
• 最大加速度：最高 100 G
• 最大试验速度：6.00 m/s

试验类型
性能试验、高动态特性表征

应用

• 减震器
• 车辆悬架部件

详细功能

• 通过 Test Center 控制系统对力和位移进行闭环控制
• 可再现正弦、三角及自定义曲线
• 高分辨率数据采集（24 bit）
• 安装位置可变，控制器可远程放置
• 图形化灵活编程测试序列
• 丰富的夹具、试验工具和称重传感器可选
• 可与测长仪、环境试验箱集成
• 无机械传动，低维护并具高动态响应
• 高效电机实现低功耗
• 支持最多 10 台执行器同步（例如 4‑poster 系统）
• 可配置几何结构——可作为无上横梁的线性执行器采购
• 可编程速度达 6,000 mm/s，行程 > 200 mm
• 安装简便：仅需一处电源插座和压缩空气

技术数据（表）
XUD SERIES | XUD05 | XUD010 | XUD020 | XUD030
Max. Peak Force | 5.50 kN | 10.40 kN | 20.50 kN | 31.20 kN
Max. Dynamic Force | 1.50 kN | 2.70 kN | 5.40 kN | 8.10 kN
Max. Static Force | 1.00 kN | 2.10 kN | 4.20 kN | 6.30 kN
Max. Test Speed | 6.00 m/s | 6.00 m/s | 6.00 m/s | 6.00 m/s
Max. Speed at Peak Force | 4.00 m/s | 4.00 m/s | 4.00 m/s | 4.00 m/s
Max. Test Frequency | 600 Hz | 600 Hz | 600 Hz | 600 Hz
Standard Stroke | 220 mm | 220 mm | 220 mm | 220 mm
Cooling | Air | Air | Air | Air
Working Temperature | 5-30 °C | 5-30 °C | 5-30 °C | 5-30 °C
Facility Requirement | 3PH 400V | 3PH 400V | 3PH 400V | 3PH 400V

备注
XUD 系统最高工作频率为 600 Hz，最高加速度可达 100 G。对于更高频率需求，STEP Lab 提供超高频系统。

特性 / 技术规格

• 系列：XUD（型号 XUD05、XUD010、XUD020、XUD030）
• 峰值力范围：5.50 kN – 31.20 kN
• 动态力范围：1.50 kN – 8.10 kN
• 静态力范围：1.00 kN – 6.30 kN
• 最大加速度：最高 100 G
• 最大试验速度：6.00 m/s；峰值时速度可达 4.00 m/s
• 最大试验频率：600 Hz
• 标准行程：220 mm；可编程行程 > 200 mm
• 冷却：风冷；工作温度 5–30 °C
• 电源要求：3PH 400V
• 数据采集：24 bit
• 支持最多 10 台执行器同步配置
• 可与测长仪、环境试验箱及多种夹具和传感器集成
