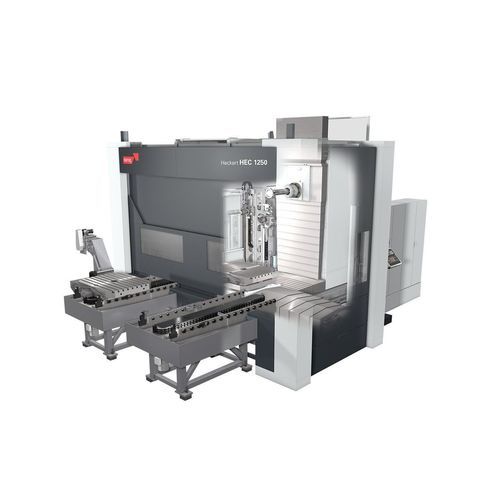

4-5轴加工中心 Heckert Large

通用用于金属立柱移动式

大型4轴和5轴通用加工中心，托盘尺寸从1000到1800毫米。 灵活且模块化设计的水平4轴和5轴加工中心能够在一个夹紧位置进行完整和多面的加工，减少生产和加工时间，提高加工质量，并最大限度地减少物流工作量。该系列提供四种尺寸，广泛的工作主轴变体，针对工具和工件处理的过程优化解决方案，以及创新的过程控制和监控。 - 在一个夹紧中进行5面加工 - 定位模式和同时操作中的最大动态 - 通过四重精密轴承实现高旋转精度 - 最大67 kW和高达8,000 rpm的最佳加工 - 锯齿环联轴器保证高度精确的旋转位置 - 自动补偿热和下垂补偿下的轴向主轴伸长 灵活且模块化设计的Heckert Large HEC系列保证在经济加工大尺寸和重型工件时获得最佳结果，边缘长度可达3,600毫米，重量可达15,000千克，适用于所有材料质量。 现代机器概念: - 带有可移动立柱的紧凑型机器设计 - FEM优化的模块化组件 - 组件数量少的功能组 - 中央布置以减少维护 - 高静态和动态稳定性确保最佳切削性能 - 高刚性和精度的封闭框架标准 - 具有最佳行程路径和工作主轴提升位置的极大工作区域 - 导轨之间的大距离 应用领域: - V12发动机缸体: 得益于拾取工具和NC套筒，效率提高15% - 机车发动机: 通过减少非生产时间节省39%的加工时间 - 凸轮链盖: 得益于多面夹紧，生产率提高32% 主轴: - 具有高扭转刚度的紧凑型抗弯主轴，功率可修改至82 kW，速度可达12,500 rpm - 钢加工中的材料去除率为1,800 cc/min - 四重精密轴承确保高精度和平稳运行 广泛范围: - 强大的水平主轴，功率和速度可修改 - 用于5面加工的水平/垂直铣头 - 用于低位形状元素和长行程的NC套筒 - 用于全方位加工的NC旋转头 (Heckert HEC 1000 U5, 1800 U5) 能源效率: - 驱动系统: 轴制动时的能量回收，使用高效伺服驱动器，根据需求使用能源，预热程序支持无延迟恢复生产 - 带蓄能器充电回路的液压: 提供液压能量的最有效策略，无压油循环减少基础负荷和能源需求并改善油质 - 高压冷却剂回路: 泵电机自动关闭，压力和泵输出可调，使用可变压力减压阀，速度控制泵电机（可选） - 压缩空气: 自动关闭，使用高质量气动系统，在5巴的低系统压力下完全功能 - 冷却系统: 以低切换频率间歇模式运行，中央冷却水连接接口以进一步节能 - 优化的机械系统: 在所有线性轴上使用低摩擦滚子轴承导轨 机器尺寸: 巨大、模块化且灵活。边缘长度可达3,600毫米，工件重量可达15,000千克。 可用型号: - Heckert HEC 1000 / U5 - Heckert HEC 1250 / U5 - Heckert HEC 1600 / U5 - Heckert HEC 1800 / U5 托盘尺寸: 1000 x 800 mm。工作区域: 1900 x 1650 mm。 找到您的Heckert HEC机器: 大型4轴和5轴通用加工中心 技术规格 / 特点: - 4轴和5轴水平加工中心 - 在一个夹紧中进行完整和多面的加工 - 四种机器尺寸 - 广泛的主轴变体 - 过程优化的工具和工件处理 - 创新的过程控制和监控 - 边缘长度可达3,600毫米 - 工件重量可达15,000千克 - 主轴功率可达82 kW - 主轴速度可达12,500 rpm - 钢材去除率: 1,800 cc/min - 高静态和动态稳定性 - 节能系统
