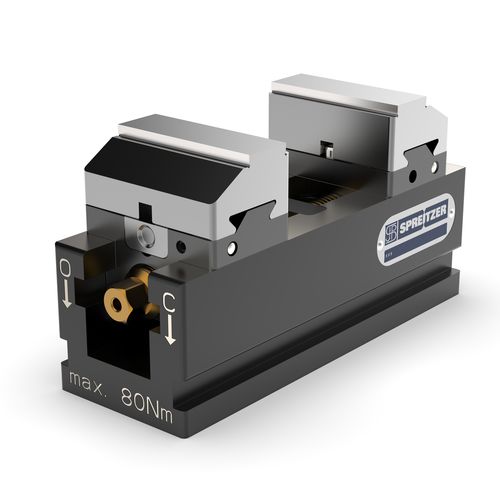

定中紧固夹钳 MZQ

用于机床用于五轴机床卧式

MZQシリーズのメカニカルセルフセンタリングバイスは、クイックチェンジジョーを備え、パレット自動化システムおよび頻繁な段取り替え用途向けに特別設計されています。特許取得済みジョーインターフェースにより、上部ジョーを工具なしで数秒以内に交換できます。
段取り時間を大幅に削減できるため、MZQシリーズは自動化生産システムや、頻繁なクランプ変更を伴う単品加工・小ロット生産に最適です。

ステップ式リバーシブルジョーは、短い切削工具を使用する複雑な5軸加工でも最大限のワークアクセス性を実現します。可変ステップ形状により、全クランプ範囲をカバーできます。

特長
• クイックチェンジジョー付きメカニカルセルフセンタリングバイス
• 工具不要で数秒以内のジョー交換
• 段取りコストを80%以上削減
• 追加式リバーシブルジョーによる広いクランプ範囲
• 自動化生産システムに最適
• 頻繁な段取り替え向け設計
• 短工具加工時でも高いアクセス性
• 内径・外径クランプ対応
• 特許取得済みジョーインターフェース
• 他社製システム向けアダプタジョー対応
• 高精度研削仕上げ機能面
• 焼入れスピンドル
• 精密研磨ベースジョー
• 表面硬化仕様

材質
• 焼入れ焼戻し工具鋼

精度
• センタリング精度±0.015 mm
• 繰返し精度0.01 mm
• ペアリング精度0.02 mm

用途
• パレット自動化システム
• 多軸マシニングセンタ
• 5軸加工
• 単品加工
• 小ロット生産
• 頻繁な段取り替え用途
• 内径・外径クランプ

付属品
• MZQセルフセンタリングバイス ×1
• 硬化ステップ式リバーシブルジョー ×1組
• 取扱説明書

実用上のポイント
頻繁な段取り替えや、自動化生産における非加工時間削減に最適です。

アクセサリ
• クランプジョー
• センタージョー
• 一般アクセサリ
• 他社製システム用アダプタジョー

注意
特許取得済みジョーインターフェース。アダプタジョーにより他社製バイスやクランプシステムにも対応可能です。

型式一覧
• MZQ 120-60
• MZQ 150-60
• MZQ 170-60
• MZQ 190-100
• MZQ 220-60
• MZQ 220-80
• MZQ 280-100
