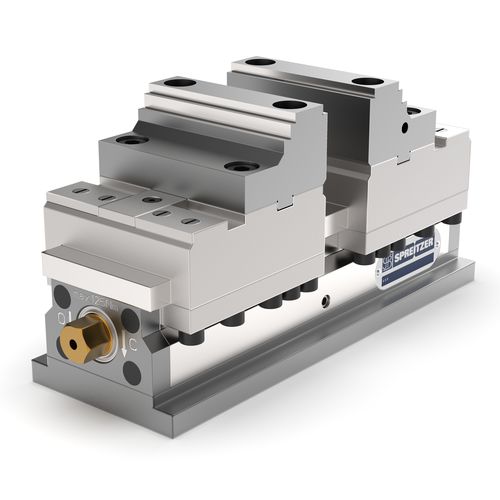

定中紧固夹钳 MZC

用于机床用于五轴机床卧式

MZC系列机械式自定心虎钳采用全封闭、重载且高抗扭结构设计。封闭式结构可显著减少清洁维护工作并有效防止切屑和污染物导致的故障。

宽广的夹紧范围和高夹紧力使该系列能够灵活应用于多轴加工中心。同时全封闭结构在三轴及卧式加工中心中也具有明显优势。

优化的紧凑型结构以及多种夹爪配置可在不同机床结构和客户需求下实现最大的工件可达性。
底部安装孔位可轻松集成至标准托盘系统及快换系统。根据客户需求还可提供适用于System 3R、EROWA、HIRSCHMANN或ZeroClamp等系统的完全一体化版本。
MZC系列既适用于毛坯件也适用于预加工工件可用于第一道和第二道装夹。

产品特点
• 全封闭式机械自定心虎钳
• 重载高抗扭结构
• 减少清洁维护并防止切屑进入
• 大夹紧范围和高夹紧力
• 适用于多轴加工中心
• 适用于三轴、卧式及五轴加工
• 适用于毛坯件和预加工工件的高夹持力
• 高精度第一、第二道装夹
• 多种夹爪配置可选
• 最大工件可达性
• 精密磨削功能面
• 无间隙精密配合基础夹爪
• 表面硬化处理
• 易于集成至托盘及快换系统

材料
• 调质工具钢

版本
MZC E版本
• 淬硬丝杠
MZC S版本
• 淬硬并磨削丝杠

精度
MZC E版本
• 定心精度±0.015 mm
• 重复定位精度0.01 mm
• 配对精度0.01 mm
MZC S版本
• 定心精度±0.005 mm
• 重复定位精度0.003 mm
• 配对精度0.01 mm

应用领域
• 多轴加工中心
• 五轴加工
• 三轴加工
• 卧式加工中心
• HPC加工
• 精密铣削
• 单件生产
• 小批量生产
• 内夹与外夹

供货范围
• 1个MZC自定心虎钳
• 1对阶梯式可逆夹爪
• 使用说明书

实用建议
可选密封气接口可进一步防止液体和切屑进入。

可选型号
• MZC 220-80 E
• MZC 220-80 S
• MZC 280-100 E
• MZC 280-100 S
• MZC 360-125 E
• MZC 360-125 S
