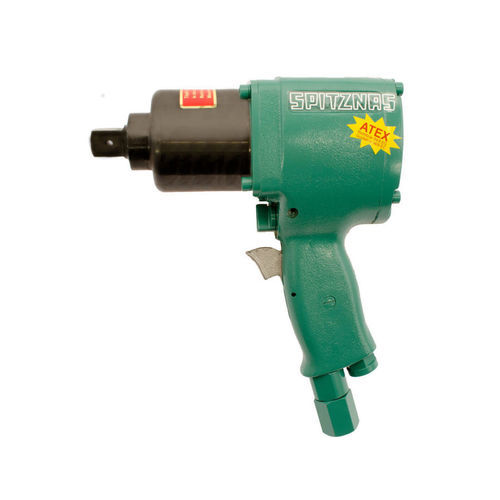

气动冲击扳手 6 1316 0040

3/4"ATEX紧凑型

产品概述
高性能气动冲击扳手，机身紧凑纤薄，可在设备组II的ATEX区域（II2GExhIIBT6Gb）使用。适用于工业紧固作业的紧凑尺寸与高扭矩输出。

订购信息
Order Number: 6 1316 0050

主要属性

• 能源来源：气动
• 工作压力：6 bar
• 方形传动：3/4"
• 最大扭矩：880 Nm
• ATEX：II2GExhIIBT6Gb

技术数据
ORDER NO.: 6 1316 0050
ATEX 规格：II2GExhIIBT6Gb
能源来源：气动
工作压力：6 bar
方形传动：3/4"
适用螺纹：M30 mm
空气消耗：1.40 m3/min
最大扭矩：880 Nm
中心到外缘距离：45.00 mm
连接：R1/2" 内螺纹
声压级 LpA：96.0 dB(A)
声功率级 LWA：107.0 dB(A)
振动级别：4.5 m/s²
重量：5.6 kg
适用领域 / 行业：能源与管线施工；金属工业与钢结构；工厂与机械制造

配件（示例）
六角套筒，标准长度

• 9 1408 0390 — 六角套筒，标准长度 — 3/4" — 扳手宽度 SW 17 mm — 长度 50.00 mm — 直径 31.00 mm
• 9 1408 0400 — 六角套筒，标准长度 — 3/4" — 扳手宽度 SW 19 mm — 长度 50.00 mm — 直径 33.50 mm
• 9 1408 0410 — 六角套筒，标准长度 — 3/4" — 扳手宽度 SW 22 mm — 长度 50.00 mm — 直径 37.00 mm
• 9 1408 0420 — 六角套筒，标准长度 — 3/4" — 扳手宽度 SW 24 mm — 长度 50.00 mm — 直径 40.00 mm
• 9 1408 0430 — 六角套筒，标准长度 — 3/4" — 扳手宽度 SW 27 mm — 长度 53.00 mm — 直径 43.50 mm
• 9 1408 0440 — 六角套筒，标准长度 — 3/4" — 扳手宽度 SW 30 mm — 长度 53.00 mm — 直径 47.00 mm
• 9 1408 0450 — 六角套筒，标准长度 — 3/4" — 扳手宽度 SW 32 mm — 长度 57.00 mm — 直径 50.00 mm
• 9 1408 0460 — 六角套筒，标准长度 — 3/4" — 扳手宽度 SW 36 mm — 长度 56.00 mm — 直径 52.00 mm
• 9 1408 0470 — 六角套筒，标准长度 — 3/4" — 扳手宽度 SW 41 mm — 长度 58.00 mm — 直径 61.50 mm
• 9 1408 0480 — 六角套筒，标准长度 — 3/4" — 扳手宽度 SW 46 mm — 长度 64.00 mm — 直径 63.00 mm

六角套筒，加长型

• 9 1408 0510 — extra long — 3/4" — SW 22 mm — 长度 95.00 mm — 直径 38.00 mm
• 9 1408 0520 — extra long — 3/4" — SW 24 mm — 长度 95.00 mm — 直径 40.00 mm
• 9 1408 0530 — extra long — 3/4" — SW 27 mm — 长度 95.00 mm — 直径 43.00 mm
• 9 1408 0540 — extra long — 3/4" — SW 30 mm — 长度 95.00 mm — 直径 47.00 mm
• 9 1408 0550 — extra long — 3/4" — SW 32 mm — 长度 95.00 mm — 直径 49.00 mm
• 9 1408 0560 — extra long — 3/4" — SW 36 mm — 长度 95.00 mm — 直径 54.00 mm

内六角螺钉用六角套筒

• 9 1424 0540 — 3/4" — 驱动 SW 17 mm — 长度 85.00 mm — 直径 44.00 mm
• 9 1424 0550 — 3/4" — 驱动 SW 19 mm — 长度 85.00 mm — 直径 44.00 mm
• 9 1424 0660 — 3/4" — 驱动 SW 22 mm — 长度 85.00 mm — 直径 44.00 mm
• 9 1424 0670 — 3/4" — 驱动 SW 24 mm — 长度 85.00 mm — 直径 44.00 mm

延长杆

• 9 1420 0100 — 延长杆 — 工具方驱 3/4" — 输出 3/4" — 长度 175.00 mm — 直径 44.00 mm
• 9 1420 0110 — 延长杆 — 工具方驱 3/4" — 输出 3/4" — 长度 250.00 mm — 直径 44.00 mm
• 9 1420 0120 — 延长杆 — 工具方驱 3/4" — 输出 3/4" — 长度 330.00 mm — 直径 44.00 mm

万向节

• 9 1422 0070 — 万向节 — 工具方驱 3/4" — 输出 3/4" — 长度 65.00 mm — 直径 44.00 mm

服务单元

• 9 2406 0260 — 带压力调节器的便携式服务单元 3/4"
• 9 2406 0650 — 带防护罩和压力调节器的便携式服务单元 3/4"

软管

• 9 3610 0410 — 气压软管 ID 13 mm，长度 2.5 m，螺丝式夹紧
• 9 3610 0420 — 气压软管 ID 16 mm，长度 2.5 m，螺丝式夹紧
• 9 3610 0430 — 气压软管 ID 19 mm，长度 2.5 m，螺丝式夹紧

其他配件

• 9 9902 0120 — 清洁与保护用多用途油
• 更多配件可按要求提供（详见产品页）

技术规格

• 能源来源：气动
• 工作压力：6 bar
• 方形传动：3/4"
• 最大扭矩：880 Nm
• 适用螺纹：M30 mm
• 空气消耗：1.40 m3/min
• 连接：R1/2" 内螺纹
• 声压级 LpA：96.0 dB(A)
• 声功率级 LWA：107.0 dB(A)
• 振动级别：4.5 m/s²
• 重量：5.6 kg
• ATEX 规格：II2GExhIIBT6Gb
