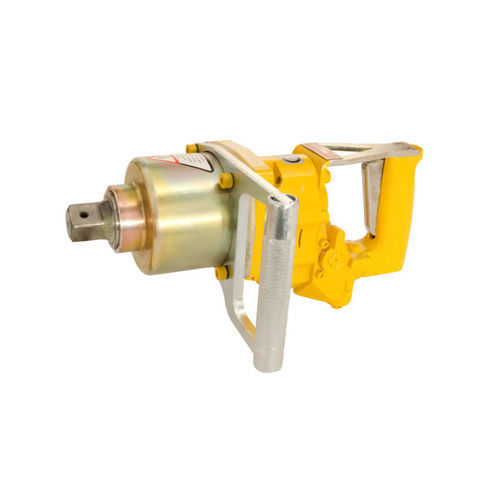

液压冲击扳手 615200010

1"ATEX重型应用

产品说明
适用于闭式回路的通用液压冲击扳手，可使用 HFA 乳液驱动（最小 0.3%）。工作压力：180-260 bar（使用 HFA 时 300 bar）。适合重型工业应用，包括水下和采矿环境；ATEX：IM2ExhIMbT5。

主要特性

• 动力来源：液压 / HFA 乳液（最小 0.3%）
• 工作压力：180-260（300 HFA）bar
• 方形驱动：1"
• 最大扭矩：3400 Nm
• 可调扭矩：550-3400 Nm
• 流量：9.5 l/min
• 可用于水下作业
• ATEX：IM2ExhIMbT5

技术数据

• 订货号：6 1517 0010
• ATEX 规格：IM2ExhIMbT5
• 动力来源：液压 / HFA 乳液（最小 0.3%）
• 工作压力：180-260（300 HFA）bar
• 方形驱动：1"
• 螺栓适用至：M39 mm
• 流量：9.5 l/min
• 最大扭矩：3400 Nm
• 可调扭矩：550-3400 Nm
• 中心到外边缘距离：52.50 mm
• 冲击次数：1200 rpm
• 无第二手柄宽度：112.00 mm
• 液压软管接头：STECKO-10
• 液压介质：液压油
• 液压回路：闭式回路
• 油液过滤：ISO 20/18/13
• 油温：-34 至 +82 °C
• 油粘度：>13 cSt
• 声压级 LpA：102.0 dB(A)
• 声功率级 LWA：113.0 dB(A)
• 振动级别：14.0 m/s²
• 重量：9.3 kg
• 应用领域：能源与管道施工；金属工业与钢结构；采矿；工厂与机械制造；水下作业

附件
六角套筒，标准长度

• 9 1408 0580 — 六角套筒，标准长度 — 方形驱动：1" — 扳手尺寸 SW：24 mm — 长度：55.00 mm — 直径：42.50 mm
• 9 1408 0590 — 六角套筒，标准长度 — 方形驱动：1" — 扳手尺寸 SW：27 mm — 长度：55.00 mm — 直径：46.00 mm
• 9 1408 0600 — 六角套筒，标准长度 — 方形驱动：1" — 扳手尺寸 SW：30 mm — 长度：57.00 mm — 直径：50.00 mm
• 9 1408 0610 — 六角套筒，标准长度 — 方形驱动：1" — 扳手尺寸 SW：32 mm — 长度：57.00 mm — 直径：52.00 mm
• 9 1408 0620 — 六角套筒，标准长度 — 方形驱动：1" — 扳手尺寸 SW：36 mm — 长度：60.00 mm — 直径：55.00 mm
• 9 1408 0630 — 六角套筒，标准长度 — 方形驱动：1" — 扳手尺寸 SW：41 mm — 长度：64.00 mm — 直径：64.00 mm
• 9 1408 0640 — 六角套筒，标准长度 — 方形驱动：1" — 扳手尺寸 SW：46 mm — 长度：69.00 mm — 直径：70.00 mm
• 9 1408 0650 — 六角套筒，标准长度 — 方形驱动：1" — 扳手尺寸 SW：50 mm — 长度：72.00 mm — 直径：73.00 mm
• 9 1408 0660 — 六角套筒，标准长度 — 方形驱动：1" — 扳手尺寸 SW：55 mm — 长度：76.00 mm — 直径：82.00 mm
• 9 1408 0670 — 六角套筒，标准长度 — 方形驱动：1" — 扳手尺寸 SW：60 mm — 长度：82.00 mm — 直径：86.00 mm
• 9 1408 0680 — 六角套筒，标准长度 — 方形驱动：1" — 扳手尺寸 SW：65 mm — 长度：85.00 mm — 直径：92.00 mm

六角套筒，超长

• 9 1408 0690 — 六角套筒，超长 — 方形驱动：1" — SW：24 mm — 长度：100.00 mm — 直径：42.00 mm
• 9 1408 0700 — 六角套筒，超长 — 方形驱动：1" — SW：27 mm — 长度：100.00 mm — 直径：46.00 mm
• 9 1408 0710 — 六角套筒，超长 — 方形驱动：1" — SW：30 mm — 长度：100.00 mm — 直径：50.00 mm
• 9 1408 0720 — 六角套筒，超长 — 方形驱动：1" — SW：32 mm — 长度：100.00 mm — 直径：51.00 mm
• 9 1408 0730 — 六角套筒，超长 — 方形驱动：1" — SW：36 mm — 长度：100.00 mm — 直径：54.00 mm
• 9 1408 0740 — 六角套筒，超长 — 方形驱动：1" — SW：41 mm — 长度：100.00 mm — 直径：63.00 mm
• 9 1408 0750 — 六角套筒，超长 — 方形驅動：1" — SW：46 mm — 長度：100.00 mm — 直徑：70.00 mm
• 9 1408 0760 — 六角套筒，超長 — 方形驅動：1" — SW：50 mm — 長度：110.00 mm — 直徑：75.00 mm
• 9 1408 0770 — 六角套筒，超長 — 方形驅動：1" — SW：55 mm — 長度：112.00 mm — 直徑：80.00 mm
• 9 1408 0780 — 六角套筒，超長 — 方形驅動：1" — SW：60 mm — 長度：114.00 mm — 直徑：85.00 mm

內六角套筒

• 9 1424 0440 — 內六角套筒 — 方形驅動：1" — SW：17 mm — 長度：75.00 mm — 直徑：54.00 mm
• 9 1424 0450 — 內六角套筒 — 方形驅動：1" — SW：19 mm — 長度：75.00 mm — 直徑：54.00 mm
• 9 1424 0460 — 內六角套筒 — 方形驅動：1" — SW：22 mm — 長度：75.00 mm — 直徑：54.00 mm
• 9 1424 0470 — 內六角套筒 — 方形驅動：1" — SW：24 mm — 長度：75.00 mm — 直徑：54.00 mm

延長桿

• 9 1420 0140 — 延長桿 — 輸入/輸出方形驅動：1" — 長度：175.00 mm — 直徑：54.00 mm
• 9 1420 0150 — 延長桿 — 輸入/輸出方形驅動：1" — 長度：250.00 mm — 直徑：54.00 mm
• 9 1420 0160 — 延長桿 — 輸入/輸出方形驅動：1" — 長度：330.00 mm — 直徑：54.00 mm

萬向節

• 9 1422 090 — 萬向節 — 輸入/輸出方形驅動：1" — 長度：100.00 mm — 直徑：54.00 mm

其他配件

• 9 9902 0120 — 多用途清潔與保護油
• 更多配件可按要求提供。
