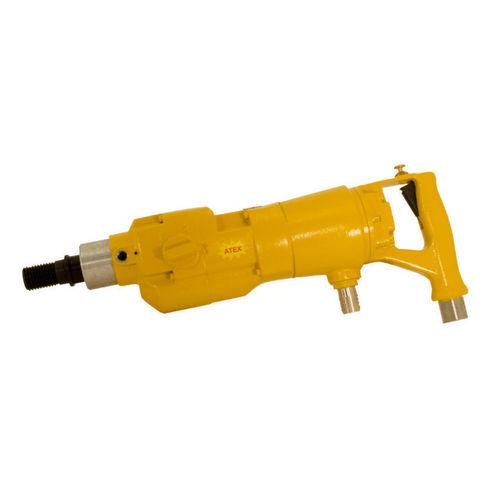

气动式岩心机 2 1353 0010

手持式带冷却系统危险区域

产品描述
气动取芯钻机，用于在混凝土、石材和砌体上的手持钻孔，最大直径可达82 mm（手持），配合钻架时可达160 mm，亦适用于水下作业。通过ATEX认证（II2GExhIIBT6Gb）。

主要特性

• 能源来源：气动
• 工作压力：6 bar
• 手持钻孔：最高直径 82 mm
• 配合钻架钻孔：最高直径 160 mm
• 水下作业
• ATEX：II2GExhIIBT6Gb

技术参数
订货号：2 1353 0010
ATEX 规格：II2GExhIIBT6Gb
能源来源：气动
工作压力：6 bar
钻头适配器：1 1/4" UNC 公 / R1/2" 母
钻头最大直径：160.00 mm
用途：手持/配合钻架
齿轮档位：3
转速档位：400/900/1,600 rpm
扭矩档位：49/31/16 Nm
功率：1.60 kW
空气消耗：2.20 m³/min
工具适配器中心直径：60.00 mm
总长：540.00 mm
接口：R3/4" 公头
冷却接口：Gardena 系统
声压级 LpA：83.0 dB(A)
声功率级 LWA：94.0 dB(A)
振动值：<2.5 m/s²
重量：8.2 kg
适用领域：能源与管线施工；工厂与机械制造；水下作业

附件
钻头

• 9 2527 0010 | 16.00 mm | 最佳转速：4,500 rpm | 周速度：3.53 m/s | 接口：R1/2" | 有效长度：320 mm
• 9 2527 0020 | 20.00 mm | 3,200 rpm | 3.35 m/s | R1/2" | 400 mm
• 9 2527 0030 | 25.00 mm | 2,500 rpm | 3.27 m/s | R1/2" | 400 mm
• 9 2527 0040 | 30.00 mm | 2,200 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0050 | 35.00 mm | 1,900 rpm | 3.48 m/s | R1/2" | 400 mm
• 9 2527 0060 | 40.00 mm | 1,700 rpm | 3.55 m/s | R1/2" | 400 mm
• 9 2527 0070 | 45.00 mm | 1,500 rpm | 3.53 m/s | R1/2" | 400 mm
• 9 2527 0080 | 50.00 mm | 1,300 rpm | 3.40 m/s | R1/2" | 400 mm
• 9 2527 0090 | 55.00 mm | 1,200 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0100 | 60.00 mm | 1,100 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0110 | 68.00 mm | 1,000 rpm | 3.40 m/s | R1/2" | 400 mm
• 9 2527 0120 | 72.00 mm | 900 rpm | 3.30 m/s | R1/2" | 400 mm
• 9 2526 0140 | 82.00 mm | 800 rpm | 3.35 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0160 | 92.00 mm | 680 rpm | 3.20 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0180 | 102.00 mm | 620 rpm | 3.25 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0200 | 112.00 mm | 570 rpm | 3.28 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0220 | 122.00 mm | 520 rpm | 3.26 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0240 | 132.00 mm | 470 rpm | 3.20 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0260 | 142.00 mm | 420 rpm | 3.07 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0280 | 152.00 mm | 390 rpm | 3.06 m/s | 1 1/4" UNC | 450 mm

钻架

• 2 1317 9500 | 45°–90° 角度钻孔用钻架，适配至 Ø160 mm

管夹

• 2 1313 8500 | 管夹，适用于钻架型 9 4101 0080 | 适用管径：150–600 mm

钻夹头

• 9 2902 0280 | 适配器 1 1/4" UNC 母 → M18x1.5 公
• 9 2902 0290 | 适配器 1 1/4" UNC 母 → Weldon 1 1/4" 母
• 9 2902 0350 | 适配器 1 1/4" UNC 母 → Weldon 3/4" 母
• 9 2902 0240 | 适配器 R 1/2"，用于钻夹头 9 2911 0040 和 9 2911 0050
• 9 2911 0040 | 钻夹头，适用钻头直径 3–16 mm
• 9 2911 0050 | 钻夹头，适用钻头直径 1.5–13 mm

钻头延长

• 2 1315 7020 | 延长件 | 机侧：1 1/4" UNC 母 → 钻头：R1/2" 母 | 长度：300 mm
• 2 1319 7020 | 延长件 | 1 1/4" UNC 母 → 1 1/4" UNC 公 | 长度：100 mm
• 2 1318 7020 | 延长件 | 1 1/4" UNC 母 → 1 1/4" UNC 公 | 长度：200 mm
• 2 1314 7020 | 延长件 | 1 1/4" UNC 母 → 1 1/4" UNC 公 | 长度：300 mm
• 2 1316 7020 | 延长件 | 1 1/4" UNC 母 → 1 1/4" UNC 公 | 长度：400 mm
• 2 1322 7020 | 延长件 | 1 1/4" UNC 母 → 1 1/4" UNC 公 | 长度：500 mm

服务单元

• 9 2406 0260 | 便携式服务单元，压力调节器 3/4"
• 9 2406 0650 | 便携式服务单元，防护外壳，压力调节器 3/4"

软管及其他

• 9 3610 0430 | 气压软管 ID 19 mm，长度 2.5 m，螺纹爪接头
• 9 2102 0020 | 爪接头，金属密封，3/4" ID

杂项附件

• 5 8002 9100 | 10 l 水箱
• 2 1315 9500 | 工具组
• 9 9910 0080 | 携带箱
• 9 9902 0120 | 多用途清洁保护油

技术规格

• 能源来源：气动
• 工作压力：6 bar
• 手持钻孔最大直径：82 mm
• 配合钻架钻孔最大直径：160 mm
• ATEX：II2GExhIIBT6Gb
• 齿轮档位：3
• 转速：400 / 900 / 1,600 rpm
• 扭矩：49 / 31 / 16 Nm
• 功率：1.60 kW
• 空气消耗：2.20 m³/min
• 工具适配器中心直径：60.00 mm
• 总长：540.00 mm
• 接口：R3/4" 公头
• 冷却接口：Gardena 系统
• 声压级 LpA：83.0 dB(A)
• 声功率级 LWA：94.0 dB(A)
• 振动值：<2.5 m/s²
• 重量：8.2 kg
• 适用领域：能源与管线施工；工厂与机械制造；水下作业
