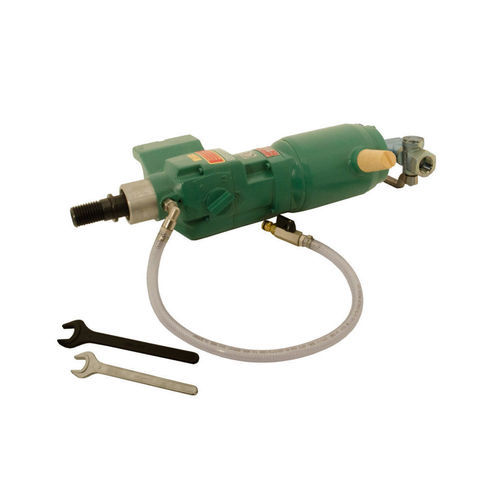

气动式岩心机 2 1328 0050

带冷却系统ATEX

产品描述
气动取芯钻机单元，安装于钻机上，用于对混凝土、石材和砌体进行取芯钻孔，最大钻孔直径300 mm。钻机订货号：9 4101 0090。

主要属性

• 动力来源：气动
• 工作压力：6 bar
• 配合钻机钻孔：最高至 Ø 300 mm
• ATEX：II2GExhIIBT6Gb

技术参数
订货号：2 1328 0050
ATEX 规格：II2GExhIIBT6Gb
动力来源：气动
工作压力：6 bar
钻头适配器：1 1/4" UNC 公 / R1/2" 母
最大钻头直径：300.00 mm
适用：配合钻机使用
齿轮档位：3
转速档位：300/700/1,350 rpm
扭矩档位：90/56/29 Nm
功率：2.80 kW
耗气量：3.50 m³/min
工具适配器中心直径：60.00 mm
总长：516.00 mm
连接：R3/4" 公
冷却连接：Gardena 系统
噪音级别 LpA：85.0 dB(A)
噪音级别 LWA：96.0 dB(A)
振动级别：<2.5 m/s²
重量：12.7 kg
适用领域 / 行业：能源与管道建设；工厂与机械制造

配件
钻头（冠钻）
订货号 | 钻头直径 [mm] | 最优钻速 [rpm] | 周速 [m/s] | 连接方式 [inch] | 可用长度 [mm]
9 2527 0010 | 16.00 | 4,500 | 3.53 | R1/2" | 320.00
9 2527 0020 | 20.00 | 3,200 | 3.35 | R1/2" | 400.00
9 2527 0030 | 25.00 | 2,500 | 3.27 | R1/2" | 400.00
9 2527 0040 | 30.00 | 2,200 | 3.45 | R1/2" | 400.00
9 2527 0050 | 35.00 | 1,900 | 3.48 | R1/2" | 400.00
9 2527 0060 | 40.00 | 1,700 | 3.55 | R1/2" | 400.00
9 2527 0070 | 45.00 | 1,500 | 3.53 | R1/2" | 400.00
9 2527 0080 | 50.00 | 1,300 | 3.40 | R1/2" | 400.00
9 2527 0090 | 55.00 | 1,200 | 3.45 | R1/2" | 400.00
9 2527 0100 | 60.00 | 1,100 | 3.45 | R1/2" | 400.00
9 2527 0110 | 68.00 | 1,000 | 3.40 | R1/2" | 400.00
9 2527 0120 | 72.00 | 900 | 3.30 | R1/2" | 400.00
9 2526 0140 | 82.00 | 800 | 3.35 | 1 1/4" UNC | 450.00
9 2526 0160 | 92.00 | 680 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0180 | 102.00 | 620 | 3.25 | 1 1/4" UNC | 450.00
9 2526 0200 | 112.00 | 570 | 3.28 | 1 1/4" UNC | 450.00
9 2526 0220 | 122.00 | 520 | 3.26 | 1 1/4" UNC | 450.00
9 2526 0240 | 132.00 | 470 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0260 | 142.00 | 420 | 3.07 | 1 1/4" UNC | 450.00
9 2526 0280 | 152.00 | 390 | 3.06 | 1 1/4" UNC | 450.00
9 2526 0300 | 162.00 | 360 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0320 | 172.00 | 340 | 3.02 | 1 1/4" UNC | 450.00
9 2526 0340 | 182.00 | 320 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0360 | 192.00 | 300 | 2.98 | 1 1/4" UNC | 450.00
9 2526 0380 | 200.00 | 280 | 2.93 | 1 1/4" UNC | 450.00
9 2526 0390 | 212.00 | 270 | 2.97 | 1 1/4" UNC | 450.00
9 2526 0400 | 225.00 | 250 | 2.88 | 1 1/4" UNC | 450.00
9 2526 0410 | 232.00 | 220 | 2.65 | 1 1/4" UNC | 450.00
9 2526 0430 | 250.00 | 180 | 2.36 | 1 1/4" UNC | 450.00
9 2526 0480 | 300.00 | 130 | 2.04 | 1 1/4" UNC | 450.00

钻机
订货号 | 描述
9 4101 0090 | 适用于最大 Ø 300 mm 钻头的钻机

钻夹头
订货号 | 描述
9 2902 0280 | 由 1 1/4" UNC 母转换至 M18x1.5 公的适配器
9 2902 0290 | 由 1 1/4" UNC 母转换至 Weldonschaft 1 1/4" 母的适配器
9 2902 0350 | 由 1 1/4" UNC 母转换至 Weldon 3/4" 母的适配器
9 2902 0240 | 从 R 1/2" 到钻夹头的适配器，适用于型号 9 2911 0040 和 9 2911 0050
9 2911 0040 | 适用于 Ø 3 至 16 mm 钻头的钻夹头
9 2911 0050 | 适用于 Ø 1.5 至 13 mm 钻头的钻夹头

钻头延长件
订货号 | 描述 | 连接（机端） | 连接（钻头） | 长度 [mm]
2 1315 7020 | 延长件 | 1 1/4" UNC 母 | R1/2" 母 | 300.00
2 1319 7020 | 延长件 | 1 1/4" UNC 母 | 1 1/4" UNC 公 | 100.00
2 1318 7020 | 延长件 | 1 1/4" UNC 母 | 1 1/4" UNC 公 | 200.00
2 1314 7020 | 延长件 | 1 1/4" UNC 母 | 1 1/4" UNC 公 | 300.00
2 1316 7020 | 延长件 | 1 1/4" UNC 母 | 1 1/4" UNC 公 | 400.00
2 1322 7020 | 延长件 | 1 1/4" UNC 母 | 1 1/4" UNC 公 | 500.00

服务单元
订货号 | 描述
9 2406 0260 | 便携式服务单元，3/4" 调压器
9 2406 0650 | 便携式服务单元，保护外壳，3/4" 调压器

软管及其他
订货号 | 描述
9 3610 0430 | 气动高压软管 ID 19 mm，2.5 m，螺纹爪式接头
9 2102 0020 | 爪式接头，金属密封，3/4” ID

其他配件
订货号 | 描述
5 8002 9100 | 10 l 水箱
2 1315 9500 | 工具套件
5 1212 9000 | 携带箱
9 9902 0120 | 清洁与保护用多用途油

规格

• 订货号：2 1328 0050
• ATEX：II2GExhIIBT6Gb
• 动力来源：气动
• 工作压力：6 bar
• 最大钻头直径：300 mm
• 齿轮档位：3（转速 300/700/1,350 rpm）
• 扭矩：90 / 56 / 29 Nm
• 功率：2.80 kW
• 耗气量：3.50 m³/min
• 工具适配器中心直径：60 mm
• 总长：516 mm
• 连接：R3/4" 公
• 冷却连接：Gardena 系统
• 噪音等级：LpA 85.0 dB(A), LWA 96.0 dB(A)
• 振动等级：<2.5 m/s²
• 重量：12.7 kg
• 适用领域：能源与管道建设；工厂与机械制造
