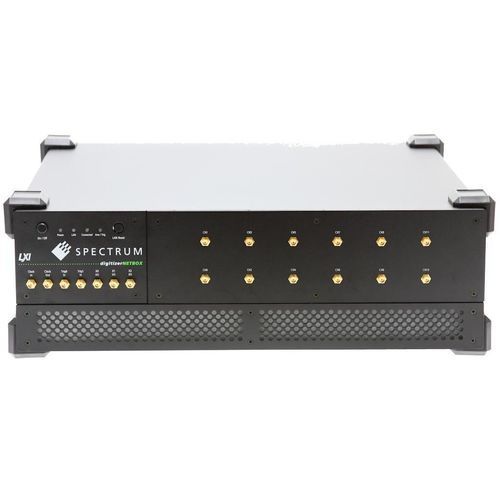

高达5GS/s模数转换器 DN6.33 series

高达10 GS/s最高3.2 GS/s10通道

概览
DN6.33x 系列为超高速 Ethernet/LXI digitizerNETBOX 仪器，提供 12 位分辨率，采样率从 3.2 GS/s 到 10.0 GS/s，可配置为最多 12 通道的多通道版本。该系列将极宽带 A/D 放大器前端与灵活的机载存储和通过 Ethernet/LXI 的远程操作相结合，适用于实验室与自动化测试应用。

主要特点

• 型号覆盖 10.0 GS/s、6.4 GS/s 和 3.2 GS/s
• 模拟带宽最高可达 3.0 GHz（6.4/3.2 GS/s 型号存在 2.0 GHz 变体）
• 可用通道数：4、6、8、10 或 12
• 机载存储：标准每通道 1/2 GSamples；可选每通道 4/8 GSamples
• 四档输入范围 ±200 mV 至 ±2.5 V；输入阻抗 50 Ω；直流耦合；单端输入
• 触发模式：Window、re-arm、OR/AND 及多种触发配置
• 通过 Ethernet / LXI 实现远程控制与系统集成

可用型号及主要型号数据（来自产品表）

• DN6.335-04 — Ethernet；模拟输入 4 路；12 Bit；10 GS/s（1–2 路激活），5 GS/s（4 路激活）；3 GHz；输入范围 ±200 mV 至 ±2.5 V；50 Ω；DC；单端；用户偏移 ±100%；存储（最大）：2x2 GSamples（可选 2x8 GSamples）；同步 Internal Star-Hub；功能：8 Bit Mode、12 Bit Packed Mode、Multiple Recording、Timestamp；选件：Block Average、Digital Pulse Generator
• DN6.335-06 — Ethernet；模拟输入 6 路；12 Bit；10 GS/s（1–2 激活），5 GS/s（4–6 激活）；3 GHz；存储（最大）：3x2 GSamples（3x8 可选）；同步 Internal Star-Hub；同上功能/选件
• DN6.335-08 — Ethernet；模拟输入 8 路；12 Bit；10 GS/s（1,2,4 激活），5 GS/s（6,8 激活）；3 GHz；存储（最大）：4x2 GSamples（4x8 可选）
• DN6.335-10 — Ethernet；模拟输入 10 路；12 Bit；10 GS/s（1,2,4 激活），5 GS/s（6,8,10 激活）；3 GHz；存储（最大）：5x2 GSamples（5x8 可选）
• DN6.335-12 — Ethernet；模拟输入 12 路；12 Bit；10 GS/s（1,2,4,6 激活），5 GS/s（8,10,12 激活）；3 GHz；存储（最大）：6x2 GSamples（6x8 可选）
• DN6.333-04 — Ethernet；模拟输入 4 路；12 Bit；6.40 GS/s（1–2 激活），3.20 GS/s（4 激活）；2 GHz；存储（最大）：2x2 GSamples（2x8 可选）
• DN6.333-06 — Ethernet；模拟输入 6 路；12 Bit；6.40 GS/s（1–2 激活），3.20 GS/s（4–6 激活）；2 GHz；存储（最大）：3x2 GSamples（3x8 可选）
• DN6.333-08 — Ethernet；模拟输入 8 路；12 Bit；6.40 GS/s（1,2,4 激活），3.20 GS/s（6,8 激活）；2 GHz；存储（最大）：4x2 GSamples（4x8 可选）
• DN6.333-10 — Ethernet；模拟输入 10 路；12 Bit；6.40 GS/s（1,2,4 激活），3.20 GS/s（6,8,10 激活）；2 GHz；存储（最大）：5x2 GSamples（5x8 可选）
• DN6.333-12 — Ethernet；模拟輸入 12 路；12 Bit；6.40 GS/s（1,2,4 激活），3.20 GS/s（6,8,10,12 激活）；2 GHz；存储（最大）：6x2 GSamples（6x8 可选）

技术规格

• 分辨率：12 Bit（提供 8 Bit 模式与 12 Bit packed 模式）
• 最大采样率：最高 10.0 GS/s（视型号而定）；其他变体为 6.4 GS/s 与 3.2 GS/s
• 模拟带宽：最高 3.0 GHz（3 GHz 变体）或最高 2.0 GHz（6.4/3.2 GS/s 变体）
• 通道数：4、6、8、10、12（视型号而定）
• 输入范围：±200 mV 至 ±2.5 V（四档可选）
• 输入阻抗：50 Ω
• 耦合方式：DC
• 输入类型：单端（Single-ended）
• 机载内存：基础为每通道 1/2 GSamples；可选 4 GSamples 或 8 GSamples/通道
• 触发模式：Window、re-arm、OR/AND 触发
• 同步：Internal Star-Hub（多模块同步）
• 带时间戳、支持多录制模式、可选 Block Average
• 远程控制：Ethernet / LXI（digitizerNETBOX 设备）
