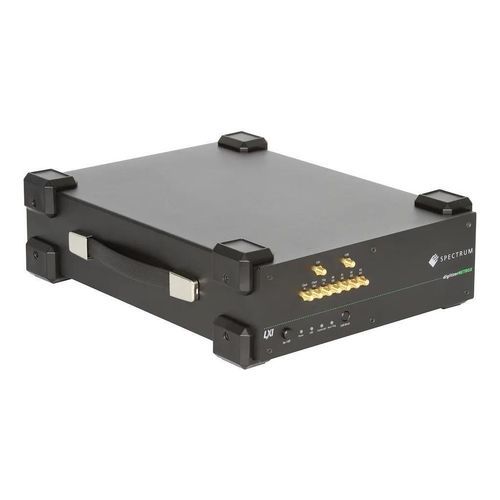

高达5GS/s模数转换器 DN2.33x series

高达10 GS/s最高3.2 GS/s单通道

概述
DN2.33x 系列为 Ethernet/LXI 的 digitizerNETBOX 仪器，提供 12 位 A/D 转换，采样率可达 10.0 GS/s，模拟带宽最高可达 4.70 GHz，适用于高速信号采集和网络远程操作。

主要功能

• 型号覆盖 10.0 GS/s、6.4 GS/s 和 3.2 GS/s 采样率（单通道和双通道变体）。
• 模拟带宽根据型号可达 4.70 GHz。
• 支持 1 或 2 通道配置；板载内存最高 2 GSamples（可根据设备选项扩展）。
• 四级输入范围：±200 mV 至 ±2.5 V；输入阻抗 50 Ω；直流耦合；单端输入。
• 触发模式：窗口、重臂（re-arm）、OR/AND；支持时间戳与多重记录模式。
• 通过 Ethernet / LXI 实现远程操作（digitizerNETBOX 网络设备）。

可用型号及主要规格

• DN2.335-01 — Ethernet；1 通道；12 位；10 GS/s（1 ch）；3 GHz 带宽；输入 ±200 mV 至 ±2.5 V；50 Ω；直流耦合；单端；用户偏移 ±100%；板载内存最高 2 GSamples；选件：Block Average、Digital Pulse Generator。
• DN2.336-01 — Ethernet；1 通道；12 位；10 GS/s（1 ch）；4.70 GHz 带宽；输入 ±200 mV 至 ±2.5 V；50 Ω；直流耦合；单端；用户偏移 ±100%；板载内存最高 2 GSamples；选件：Block Average、Digital Pulse Generator。
• DN2.335-02 — Ethernet；2 通道；12 位；10 GS/s（1 ch）/ 5 GS/s（2 ch）；3 GHz 带宽；输入 ±200 mV 至 ±2.5 V；50 Ω；直流耦合；单端；用户偏移 ±100%；板载内存最高 2 GSamples；选件：Block Average、Digital Pulse Generator。
• DN2.336-02 — Ethernet；2 通道；12 位；10 GS/s（1 ch）/ 5 GS/s（2 ch）；4.70 GHz 带宽；输入 ±200 mV 至 ±2.5 V；50 Ω；直流耦合；单端；用户偏移 ±100%；板载内存最高 2 GSamples；选件：Block Average、Digital Pulse Generator。
• DN2.333-01 — Ethernet；1 通道；12 位；6.4 GS/s；2 GHz 带宽；输入 ±200 mV 至 ±2.5 V；50 Ω；直流耦合；单端；用户偏移 ±100%；板载内存最高 2 GSamples；选件：Block Average、Digital Pulse Generator。
• DN2.333-02 — Ethernet；2 通道；12 位；6.4 GS/s（1 ch）/ 3.2 GS/s（2 ch）；2 GHz 带宽；输入 ±200 mV 至 ±2.5 V；50 Ω；直流耦合；单端；用户偏移 ±100%；板载内存最高 2 GSamples；选件：Block Average、Digital Pulse Generator。
• DN2.332-02 — Ethernet；2 通道；12 位；3.2 GS/s；1 GHz 带宽；输入 ±200 mV 至 ±2.5 V；50 Ω；直流耦合；单端；用户偏移 ±100%；板载内存最高 2 GSamples；选件：Block Average、Digital Pulse Generator。

技术规格

• 分辨率：12 位（模式：原生 12 位、8 位模式、12 位打包模式）。
• 最大采样率：单通道最高可达 10.0 GS/s；6.4 GS/s；3.2 GS/s，取决于型号和活动通道数。
• 模拟带宽：各型号最高可达 4.70 GHz。
• 输入范围：±200 mV 至 ±2.5 V（四个可选范围）。
• 输入阻抗：50 Ω；耦合：直流；输入类型：单端。
• 通道：1 或 2（取决于型号）；双通道时每通道采样率按型号说明降低。
• 板载内存：最高 2 GSamples（取决于型号）；更多内存选项可参见系列文档。
• 触发模式：窗口、重臂、OR/AND；支持时间戳和多重记录。
• 远程操作：Ethernet / LXI 网络设备（digitizerNETBOX 远程操作）。
• 可选功能：Block Average、Digital Pulse Generator Option、Multiple Recording、Timestamping、用于降数据量的数字模式。
