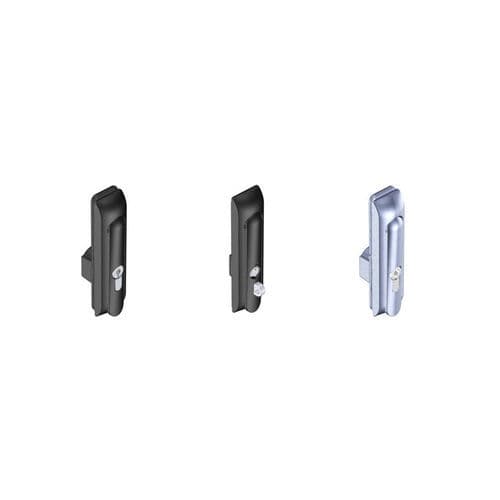

凸轮闩锁 H3 series

钥匙开口拉动锌承压模压

概述
H3 系列旋转手柄转舌门锁按工业标准面板开孔设计。产品采用内嵌式低外露旋转手柄，便于对面板进行可靠且整洁的访问。多种偏置锁舌和锁定变型支持单点及多点锁定，并可适配不同面框深度。

产品特征和优点

• 旋转手柄收纳于锁体内以最小化外露，使用时弹出并可顺畅摆动，便于门锁操作。
• 坚固的压铸锌结构提供耐用且耐腐蚀的性能；可选密封垫以满足室内或室外应用需求。
• 提供轻量尼龙版本，作为适用于室内、成本较低的替代方案。
• 通用锁设计配合多种锁舌选项，可使工程师在满足不同握距的同时标准化外观。
• 访问控制选项包括多种工具开启方式和钥匙/钥码锁定功能。
• 符合行业标准面板开孔，可作为现有锁具的直接替换（drop‑in）。
• 适当密封的型号可满足户外和恶劣环境的使用需求。
• 标准的枢轴式锁定机构可用于常规的锁定安装。
• 尼龙版本可提供 VO 阻燃等级以满足可燃性要求。

可选项

• 访问控制选项：多种工具开启样式及多种钥匙系统（提供多种钥匙型式）。
• 多种锁舌选项，适配握距 10.3 mm（0.41"）至 40.3 mm（1.59"）的面框配置。

标准与认证

• 最大工作载荷：250 N（56 lbf）。
• 密封型适用于 NEMA 4 / IP66 额定的机柜。

特点 / 技术规格

• 系列 / 型号：H3 系列 旋转手柄 转舌门锁。
• 材料：压铸锌结构（标准）；可选轻量尼龙版本用于室内 / 低成本应用。
• 表面处理：粉末涂层、镀铬、缎面铬（可选多种表面处理）。
• 尺寸：标准锁体 25×125 mm 与 25×150 mm。
• 握距范围：10.3 mm（0.41"）至 40.3 mm（1.59"），通过多种锁舌选项实现。
• 锁定 / 访问选项：多种工具开启样式与钥匙系统（例如 CH 300、CH 333、CH 751、Bellcore 216、CH DIN 变体、3 mm/5 mm 双槽、8 mm 三角等），带挂锁搭扣和二次挂锁选项。
• 密封性：提供密封与非密封型号；密封型号适用于 NEMA 4 / IP66。
• 最大工作载荷：250 N（56 lbf）。
• 密封垫：可选密封垫以满足室外或需密封的应用。
• 阻燃性：尼龙版本可提供 VO 等级。
• 安装 / 兼容性：按行业标准面板开孔设计，支持直接替换（drop‑in），并在指定情况下兼容直线式执行机构。
