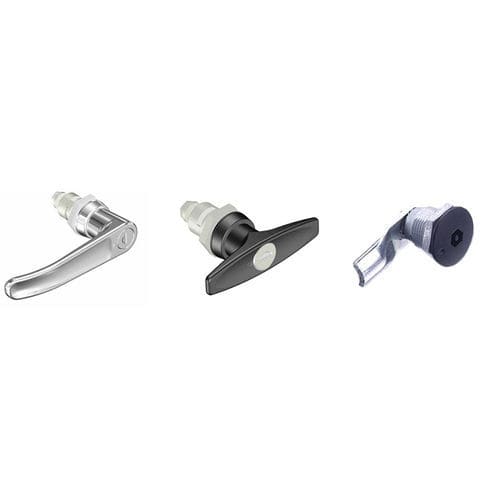

凸轮闩锁 E5 series压缩钥匙转舌
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 钥匙, 压缩, 凸轮, 转舌, 直, 左
- 材料
- 锌合金, 钢, 不锈钢, 铝合金, 尼龙, 聚甲醛POM, ABS, 玻璃纤维
- 其他特性
- 埋入式, 紧凑型, T 形把手, L把手, 小型
- 应用
- 门用, 用于衣柜, 用于挂锁
- 表层材料
- 镀铬, 热喷漆, 抛光, 钝化, 拉绒, 镀镍
产品介绍
产品概述
E5 系列 1/4 转转舌式门锁提供面板安装的模块化四分之一转闭锁，支持多种机身材料和可配置的锁舌几何。斜面锁舌在闭合时提供约 2 mm 的压缩量，以降低振动和啸动声。
产品特征和优点
可选项
标准与认证 / 性能
文档与媒体
特性 / 技术规格
E5 系列 1/4 转转舌式门锁提供面板安装的模块化四分之一转闭锁，支持多种机身材料和可配置的锁舌几何。斜面锁舌在闭合时提供约 2 mm 的压缩量，以降低振动和啸动声。
产品特征和优点
- 简洁的单孔单螺母安装；预装型适用于夹距超过面板≈4 mm 的情况，便于安装
- 多种头型和驱动形式以满足访问管理和工具兼容性
- 斜面锁舌在闭合时约提供 2 mm (0.08 in) 的压缩，确保贴合并降低噪音
- 按压式（push‑to‑close）设计：锁舌接触时可自由转动，超越保持器后由弹簧回复啮合
- 带有闭合/未闭合的可视指示，便于快速确认状态
- 低平型系列用于减少外露；标准系列提供更多头型、密封与弹簧体以提高夹持容差
可选项
- 顺时针或逆时针作动选项
- 手动、工具驱动或钥匙锁定（气缸）变体；支持挂锁的选项
- 单点和双点锁定的按压式可用
- 锁舌类型：摩擦型（35 mm 或 45 mm）、挂钩型、多种偏移
- 头部/驱动样式：一字、内六角、方形、三角、翼型、T把、L把、嵌入杯、快门式驱动、圆筒头等
- 材料：锌合金、不锈钢（含316）、钢、铝合金、玻纤增强尼龙、ABS、乙缩醛等（视型号而定）
- 表面处理：粉末涂层（黑色/定制色）、电镀铬、镀锌、锌‑镍、钝化、电解抛光等
- 密封选项：O 型圈 / 密封垫可选
- 袖珍型尺寸适用于空间受限的小门和面板
标准与认证 / 性能
- 最大静态工作载荷根据样式不同：旋转锁舌最高可达 670 N (150 lbf)
- 按压式样式最大静态工作载荷可达 330 N (74 lbf)
文档与媒体
- E5 系列产品页与 PDF 目录
- 产品演示与安装视频
特性 / 技术规格
- 系列：E5
- 操作：1/4 转（90°）
- 安装：单孔单螺母；支持 table‑mount、rear‑fastened 等变体
- 夹持范围：模块化偏移与多种偏移选项；当夹持超出面板≈4 mm 时建议使用预装型
- 材料：锌合金、不锈钢（含316）、钢、铝合金、玻纤增强尼龙、ABS、乙缩醛（依型号）
- 表面处理：粉末涂层、电镀、镀锌/染色、锌‑镍、钝化、电解抛光等
- 头型与执行器：翼型、低平型、开槽、内六角、方形、T/L 手柄、嵌入杯、快门、圆筒等
- 锁定与驱动选项：手动、工具、圆筒/钥匙、可挂锁、快门驱动、弹簧复位变体
- 锁舌类型与长度：摩擦型 35/45 mm、挂钩型及多种几何
- 密封：O‑ring / 密封垫圈可选
- 系列/尺寸：Low Profile、Standard、Mini、Push‑to‑Close、Flush Cup、Detent、20.1 mm 等
- 应用：要求快速四分之一转访问及抗振动的面板/门场景
