D-sub连接器

RF四同轴双轴

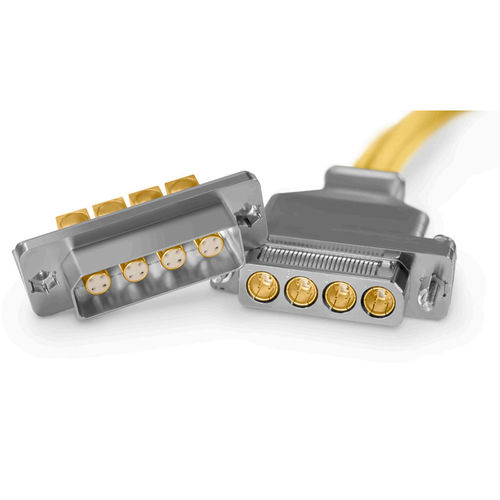

坚固的D-Sub，带双轴/四轴触点。 100欧姆四轴和/或差分对双轴； 高阻抗D-Sub连接器的设计是将双轴或四轴触点的外屏蔽直接接地到连接器的外壳上。固定在外壳周围的多指接地弹簧提供了多点接触，提供了卓越的EMI屏蔽。最终的结果是，从触点外体到连接器法兰的接触电阻极低，确保了最小的射频噪声和超过500次配接周期的高耐久性。 特点和优势 - 低射频噪音和500次以上的高耐用性。 - 提供100欧姆的四轴或双轴触点。 - 更高的带宽支持，最高可达6.25 Gbps。 - 符合MIL-STD-202的冲击和振动要求。 - 优化的阻抗匹配，保证信号完整性 - 10号触头的封装尺寸缩小了30%，以满足狭小的空间限制。 - 提供电缆组件选项 概述 我们的 D-Sub 符合并超越了 MIL-STD-202 对冲击和振动的所有要求，并提供 100 欧姆四轴和/或差分对双轴触点。为了确保正确的高速连接器能够满足特定的布线要求和键控组合，在设计中加入了一个键控插口柱。六位键控千斤顶允许36种可能的键控组合，以确保正确的高速耐用D-sub插头与正确的高速插座相配。
