高流量连接器

数据光学四同轴

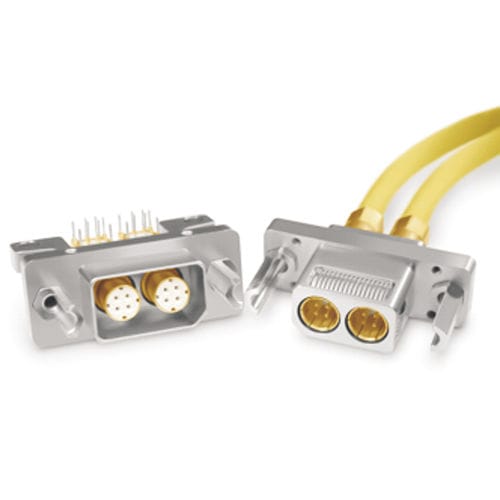

与高阻抗 D-Sub 连接器相关的主要功能是将四角接触的外部屏蔽直接接地到连接器的外壳上。 Smiths Interconnect 的光纤通道 D-Sub 连接器系列具有固定在外壳周围的多指接地弹簧，可提供多点接触，提供出色的 EMI 屏蔽。 最终结果是从接触外体到连接器法兰进行测量时，接触电阻极低。 光纤通道 D-Sub 系列还具有卓越的性能，确保最小的射频噪声和高耐久性，最多可达 1,000 个配接周期，同时满足并超越 MIL-STD-202 对冲击和振动的所有要求。 这些 连接器提供 150 欧姆四角接头，可提供 2、4、6 或 8 向插入配置。 此外，D-Sub 连接器还具有易于组装的特点，以及坚固而全面的培训套件。 为了确保正确的高速连接器配合以满足特定的布线要求和键控功能，设计中集成了一个键控插孔柱选项。 六个位置的柱子支持 36 种可能的键控组合，确保正确的光纤通道 D-Sub 插头与正确的高速插座配对。 非键盘插孔后版本也可用。 光纤通道 D-Sub 连接器具有 3 个四方接头，比 100 欧姆四方接头中使用的 9 尺寸配置大 30%，确保在 150 欧姆差分阻抗下，触点配对对中的阻抗信号匹配。 这些功能确保 Smiths 互连的光纤通道 D-Sub 连接器能够满足客户需求的关键边缘。
