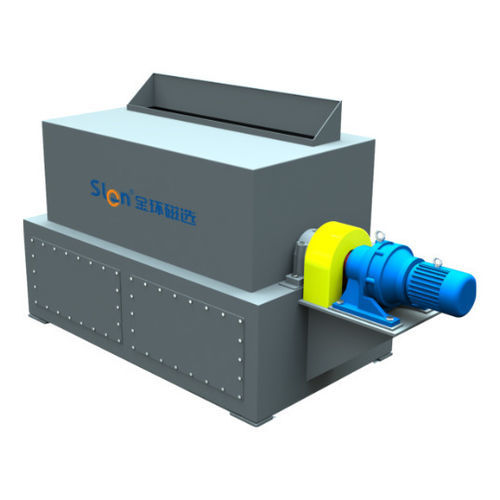

干燥材料分离器 SGTF series

磁鼓用于矿石旋转

产品描述：
SGTF dry LIMS 是一款干式低强度磁鼓分选机，适用于低品位磁性矿的预选、从非金属矿中去除磁性杂质、干态尾矿处理及硫酸熔渣粉和铁精矿粉的净化。

产品特点：

• 处理过程无需用水，适合干旱环境或闭路工艺；
• 多级半圆形磁系显著增强分离效果；
• 鼓体无级调速，可灵活调节处理参数；

结构与工作原理：
设备由转鼓机构、机架、齿轮箱及磁性组件等构成。物料通过转鼓，半圆形磁极产生强磁场，将磁性颗粒吸附在转鼓表面。被吸附的磁性颗粒被带至非磁区，在重力和离心力作用下进入精矿出口排出，而非磁性物料则从尾矿出口排出。

技术参数：

• 型号：SGTF-612、SGTF-618、SGTF-712、SGTF-718、SGTF-918、SGTF-924、SGTF-1018、SGTF-1021、SGTF-1024、SGTF-1030、SGTF-1218、SGTF-1224、SGTF-1230、SGTF-1236、SGTF-1245
• 直径范围：600–1200 mm
• 长度范围：1200–4500 mm
• 转速范围：根据型号 0–40 / 0–60 / 0–70 / 0–80 r/min
• 进料粒度：0–12 mm
• 处理量范围：10–250 t/h
• 功率范围：5.5–55 kW
• 重量范围：1.55–17 t

典型型号参数：

• SGTF-612 — 直径: 600 mm；长度: 1200 mm；转速: 0–80 r/min；进料: 0–12 mm；处理量: 10–15 t/h；功率: 5.5 kW；重量: 1.55 t
• SGTF-618 — 直径: 600 mm；长度: 1800 mm；转速: 0–80 r/min；进料: 0–12 mm；处理量: 15–25 t/h；功率: 7.5 kW；重量: 1.70 t
• SGTF-712 — 直径: 750 mm；长度: 1200 mm；转速: 0–70 r/min；进料: 0–12 mm；处理量: 20–35 t/h；功率: 7.5 kW；重量: 2.2 t
• SGTF-718 — 直径: 750 mm；长度: 1800 mm；转速: 0–70 r/min；进料: 0–12 mm；处理量: 35–45 t/h；功率: 11 kW；重量: 3.3 t
• SGTF-918 — 直径: 900 mm；长度: 1800 mm；转速: 0–60 r/min；进料: 0–12 mm；处理量: 45–65 t/h；功率: 15 kW；重量: 4.5 t
• SGTF-924 — 直径: 900 mm；长度: 2400 mm；转速: 0–60 r/min；进料: 0–12 mm；处理量: 65–80 t/h；功率: 18.5 kW；重量: 5 t
• SGTF-1018 — 直径: 1050 mm；长度: 1800 mm；转速: 0–60 r/min；进料: 0–12 mm；处理量: 80–100 t/h；功率: 18.5 kW；重量: 5.5 t
• SGTF-1021 — 直径: 1050 mm；长度: 2100 mm；转速: 0–60 r/min；进料: 0–12 mm；处理量: 100–120 t/h；功率: 22 kW；重量: 6.5 t
• SGTF-1024 — 直径: 1050 mm；长度: 2400 mm；转速: 0–60 r/min；进料: 0–12 mm；处理量: 120–135 t/h；功率: 22 kW；重量: 8 t
• SGTF-1030 — 直径: 1050 mm；长度: 3000 mm；转速: 0–60 r/min；进料: 0–12 mm；处理量: 135–145 t/h；功率: 30 kW；重量: 10.5 t
• SGTF-1218 — 直径: 1200 mm；长度: 1800 mm；转速: 0–40 r/min；进料: 0–12 mm；处理量: 145–165 t/h；功率: 22 kW；重量: 7 t
• SGTF-1224 — 直径: 1200 mm；长度: 2400 mm；转速: 0–40 r/min；进料: 0–12 mm；处理量: 165–185 t/h；功率: 30 kW；重量: 9 t
• SGTF-1230 — 直径: 1200 mm；长度: 3000 mm；转速: 0–40 r/min；进料: 0–12 mm；处理量: 185–205 t/h；功率: 37 kW；重量: 11.5 t
• SGTF-1236 — 直径: 1200 mm；长度: 3600 mm；转速: 0–40 r/min；进料: 0–12 mm；处理量: 205–225 t/h；功率: 45 kW；重量: 13.5 t
• SGTF-1245 — 直径: 1200 mm；长度: 4500 mm；转速: 0–40 r/min；进料: 0–12 mm；处理量: 225–250 t/h；功率: 55 kW；重量: 17 t
