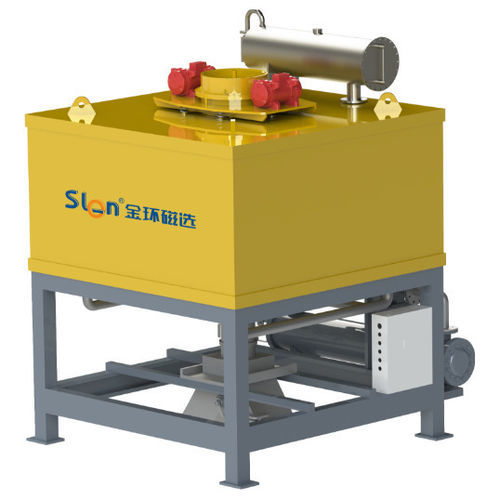

粉末分离器 SDGF series

高梯度磁干式用于精细材料

产品描述
SDGF系列干式粉体电磁除铁器为高梯度磁性分离设备，用于从干粉体中高效去除微细铁粉和弱磁性铁氧化物。适用于石英、长石、霓石（nepheline）、高岭土、萤石、碳酸锂等非金属矿物，并广泛应用于化工、塑料、医药等行业的干式除铁与粉体净化工序。

产品特性

• 高磁场强度与延长的分选区，可有效捕捉微细及弱磁性颗粒；
• 磁性矩阵配备振动装置，适用于流动性差的原料并防止堵塞；
• 根据颗粒尺寸配置可更换的耐腐蚀磁性矩阵；
• 运行稳定可靠，自动化程度高，适合连续工业生产。

工作原理
为励磁线圈供电，在分选区产生高梯度磁场。连续进料时，原料中的磁性颗粒被磁性矩阵捕捉，非磁性颗粒通过矩阵间隙垂直落下并进入浓缩箱排出。矩阵振动有助于改善进料并防止堵塞。

技术参数（表）
型号 | 磁强度 (T) | 直径 (mm) | 电流 (A) | 功率 (kW) | 电机 (kW) | 重量 (kg) | 处理能力 (t/h)
SDGF-250 | 0.4 | 250 | ≤75 | ≤14 | 0.37*2 | 2000 | 1-3
SDGF-250 | 0.6 | 250 | ≤75 | ≤26 | 0.37*2 | 3600 | 1-3
SDGF-250 | 0.8 | 250 | ≤75 | ≤38 | 0.37*2 | 6000 | 1-3
SDGF-430 | 0.4 | 430 | ≤125 | ≤20 | 0.8*2 | 4500 | 2-6
SDGF-430 | 0.6 | 430 | ≤150 | ≤38 | 0.8*2 | 8500 | 2-6
SDGF-430 | 0.8 | 430 | ≤210 | ≤58 | 0.8*2 | 14000 | 2-6
SDGF-600 | 0.4 | 600 | ≤130 | ≤30 | 1.1*2 | 9500 | 3-12
SDGF-600 | 0.6 | 600 | ≤170 | ≤52 | 1.1*2 | 14000 | 3-12
SDGF-600 | 0.8 | 600 | ≤235 | ≤80 | 1.1*2 | 20000 | 3-12
SDGF-800 | 0.4 | 800 | ≤120 | ≤38 | 2.2*2 | 14500 | 5-18
SDGF-800 | 0.6 | 800 | ≤190 | ≤72 | 2.2*2 | 21000 | 5-18
SDGF-800 | 0.8 | 800 | ≤260 | ≤95 | 2.2*2 | 30000 | 5-18

特性 / 技术规格

• 系列名称：SDGF系列
• 适用范围：用于干式去除和净化粉体中的微细铁粉及弱磁性铁氧化物；适用于非金属矿物，广泛用于化工、塑料及医药行业
• 磁性矩阵：配备振动装置以适应流动性差的物料；采用耐腐蚀磁性材料；根据粒度配置相应矩阵
• 自动化与可靠性：为稳定连续运行设计，自动化程度高
• 可选型号及主要参数：SDGF-250（φ250 mm，电机0.37*2 kW，重量2000/3600/6000 kg，处理能力1–3 t/h）；SDGF-430（φ430 mm，电机0.8*2 kW，重量4500/8500/14000 kg，处理能力2–6 t/h）；SDGF-600（φ600 mm，电机1.1*2 kW，重量9500/14000/20000 kg，处理能力3–12 t/h）；SDGF-800（φ800 mm，电机2.2*2 kW，重量14500/21000/30000 kg，处理能力5–18 t/h）。
