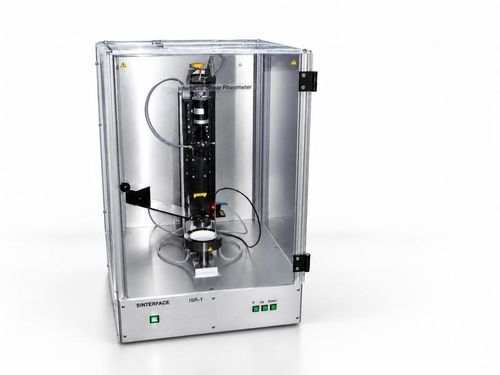

振荡式流变仪 ISR-1

界面剪切力数字实验室

概述
ISR-1 是一台基于扭摆原理的界面剪切流变仪，用于定量测定液/气和液/液界面上吸附层与摊铺层的剪切弹性和剪切粘性。该设备适用于对弱、稀薄和柔软的界面膜进行高灵敏度测量，并支持在较长吸附时间内对结构演化进行长期监测。

主要功能

• 界面剪切流变学：直接测量界面的剪切弹性（G'）和剪切粘性（η）。
• 扭摆测量原理，对柔软界面层具有极高的灵敏度。
• 适用于吸附（Gibbs）层和摊铺（Langmuir）单分子层，涵盖液/气与液/液界面。
• 可互换测量体，支持自由表面和液/液界面实验。
• 可在 10 °C 至 50 °C 的温度范围内进行温控实验并保证可重复性。
• 可对界面随时间的结构演化及时间依赖的粘弹性行为进行长期监测。
• 支持光学轮廓分析以实现实验可视化。

性能要点

• 最小可检测剪切粘性：≈1 μNs/m — 能分辨极弱的粘性响应。
• 最小可检测剪切弹性：≈1 μPam — 能检测非常敏感的弹性响应。
• 典型频率范围（扭摆测量）：0.02–0.2 Hz。
• 用于可重复测量的温度控制范围：10–50 °C。

测量原理
ISR-1 采用扭摆原理：将已校准的测量体置于界面，通过扭转载荷激励并分析所得运动，从而高精度、高灵敏度地提取吸附层和摊铺层的粘弹性参数。

配置与配件

• 用于液/气界面的标准测量体（对吸附层高度敏感）。
• 用于液/液界面及弱界面膜的双锥形测量体。
• 用于温度控制实验的恒温套/测量池。
• 常规实验用标准烧杯及实验配件。
• 提供 USB 与 RS-232 接口以实现设备控制与数据传输。

软件与分析

• 界面剪切流变数据的实时采集。
• 对剪切弹性、剪切粘性及时间依赖粘弹性分析的评估工具。
• 振荡与扭摆分析模式。
• 多实验的图形化展示与比较，数据导出以便进一步科学分析。软件兼容 Windows。

应用
适用于界面流变学研究，包括 Langmuir 单分子层、吸附（Gibbs）层、乳液、泡沫、蛋白质与生物大分子界面及表面活性剂吸附研究——既支持基础研究，也支持工业配方开发。

技术规格

• 剪切粘性范围：1 μNs/m–100 mNs/m
• 剪切弹性范围：1 μPam–100 mPam
• 频率范围：0.02–0.2 Hz
• 时间分辨率：约 1 分钟
• 角度分辨率（扭转头）：0.01°
• 位置传感器分辨率：0.01°
• 温度范围（受控实验）：10–50 °C
• 外形尺寸（约）：500 × 500 × 700 mm
• 重量（约）：40 kg
• 电源：100–240 VAC，50–60 Hz
• 功耗：110 W
