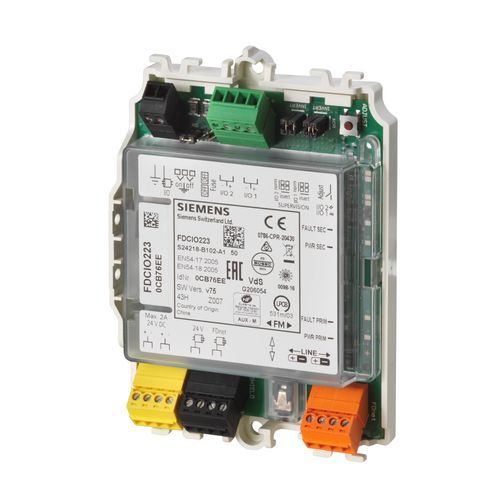

可定位无线电应答器 FDCIO223

IP65工业

产品描述
用于连接集合地址火灾探测器（GMT/常规线路）并对外围设备进行受监控控制的入/出模块（Transponder）。两路I/O通道可分别独立参数化为集合探测器线路、接点输入、控制输出或带确认输入的控制输出。状态由LED指示。随模块提供2个Transzorb二极管（20 V）、8个电阻和2个TS35导轨安装脚。

功能

• 连接集合GMT/常规探测器线路
• 对烟阀、报警设备、门磁及灭火触发设备的受监控控制
• 两路独立I/O通道，参数化灵活（探测器线路、接点输入、控制输出、确认）
• 可选择的确认监控时间窗
• LED状态指示
• 包含Transzorb二极管、电阻和TS35安装脚

文件 / 认证

• 型号：FDCIO223
• 订购号：S24218-B102-A1
• 数据表与安装说明（输入/输出模块 Transponder）
• VdS 认证 - FDCIO223
• 性能一致性证书 - FDCIO223
• UKCA / EC 声明及性能声明书
• 产品环境声明 - FDCIO223

技术参数

• 工作温度：-25…60 °C
• 存储温度：-30…+65 °C
• 标准：CEA GEI I-084、EN 54-13、EN 54-17、EN 54-18
• 外部电源：DC 18…32 V
• 工作电压（总线）：FDnet / C-NET DC 12…33 V
• 相对湿度：≤85 %
• 防护等级：IP30（外壳时可达 IP65）
• 终端电阻：3.3 kΩ/680 Ω、2.7 kΩ/560 Ω、3.3 kΩ
• 电缆截面：0.2…1.5 mm²（2.5 mm²）
• 控制输出：DC 24 V ± 5 % / 2 x 1 A 或 1 x 1.5 A
• 系统兼容性：FDnet -> FS20、AlgoRex、SIGMASYS；C-NET -> FS720
• 通信协议：FDnet / C-NET
• 探测器线路兼容：集合GMT Siemens/Cerberus、Synova 常规/SynoLINE300、SynoLINE600 或同类
• 尺寸（W x H x D）：132 x 90 x 24 mm
• 颜色：纯白，RAL 9010
