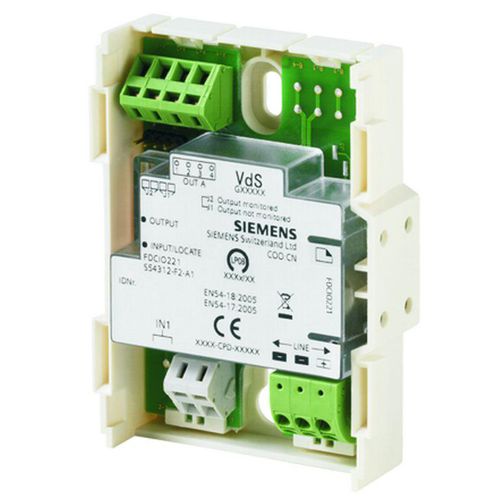

数字I/O模块 FDCIO221

分散式在线嵌入式

产品概述
用于连接一路无源的常开/常闭接点，以指示设备状态（如门或通风控制）或触发报警的输入/输出模块。适用于防火门、通风与空调的分散控制。模块提供1路监测输入和1路可配置输出。

主要特性

• 1 路无源接点输入；输入线路监测断线与短路（终端电阻）
• 1 路输出可配置为无源继电器触点（AC 22 V，2 A）或监测回路（DC 30 V，2 A）
• LED 状态指示
• 在无源模式下可通过 FDnet / C‑NET 供电；监测模式需额外 DC 24 V 电源
• 含 3 个电阻和 2 个用于 TS35 导轨的安装脚
• 兼容 FDnet（FS20）和 C‑NET（FS720）

产品编号

• 产品编号：FDCIO221
• 库号：S54312-F2-A1
• GTIN (EAN)：4047625029197

技术规格

• 标准：EN 54-17、EN 54-18
• 工作温度：-25…70 °C
• 存储温度：-30…+75 °C
• 防护等级：IP30；外壳时为 IP65
• 相对湿度：≤95 % rel.
• 工作电压：DC 12…33 V
• 电缆适用截面积：0.2...2.5 mm²
• 系统兼容性：FDnet -> FS20；C‑NET -> FS720
• 通信协议：FDnet / C‑NET
• 静态电流：最大 0.4 mA
• 继电器输出（无源）：AC 22 V，2 A，最大 44 VA；DC 30 V，2 A，最大 60 W
• 外形尺寸（W x H x D）：95 x 71 x 23 mm
• 颜色：纯白，RAL 9010
