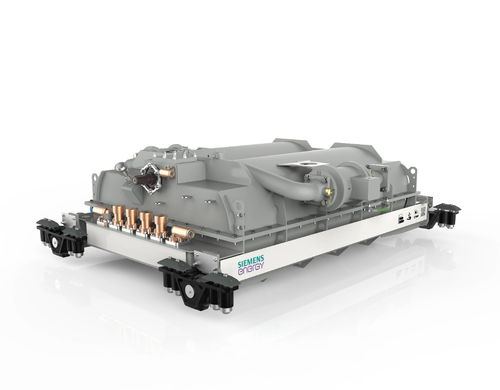

电力变压器 Tractronic®

浸没式用于铁路应用单相

概述
Siemens Energy 为全球铁路运营商和列车制造商设计并制造 Tractronic® 牵引变压器。该系列产品旨在提升列车效率与性能，在最小空间内提供较高额定功率，满足全球应用的本地化要求，并保证高可靠性与灵活性。

技术与设计
紧凑、轻量且高效。Siemens Energy 开发并生产适用于轨道车辆的牵引变压器，覆盖相关的功率和电压等级，重点关注最大可靠性、经济性和安全性。变压器可按客户要求配置，包括尺寸、重量、损耗与阻抗特性、运行周期及频率响应行为，以及环境约束。

安装位置与容量
单相和多相装置可提供至多 15 MVA 的所有容量范围，并可按客户要求提供更高容量。装置可安装在机房、车体下方、低地板应用或车顶上。

额定与电压

• 频率：16 2/3 Hz 至 60 Hz
• 额定功率：可达 15 MVA（需更高容量时可按要求提供）
• 运行电压：1.5 kV 直流、3 kV 直流、12 kV、15 kV、25 kV 及特殊电压等级

冷却
冷却单元可集成在变压器框架中，或作为独立组件提供以适应空间限制。支持灵活选择冷却介质，包括矿物油、硅基流体或酯基流体（示例：MIDEL 7131），以提供更环保的选项。

绕组与滤波
可提供集成的平滑与滤波电抗器。可按客户规格包含辅助和加热绕组。牵引绕组可用作电网滤波电抗器。

监测
提供模块化多传感器监测系统，用于持续评估变压器状态。新一代传感器可向本地、远程或云端系统传输数据。处理后的数据可用于优化运行，通过车载算法调整行为，并改进维护间隔与运行成本。

应用

• 面向空间和重量受限应用的超轻量 Thinity® 设计
• 用于电力机车的交流和直流变压器
• 用于柴油机车的辅助（AUX）变压器
• 高铁用变压器
• 电力动车组（EMU）用变压器
• 有轨电车‑列车（tram‑train）应用的变压器

质量与标准
按国际标准开发、测试并认证。所遵循的部分标准与认证示例包括：

• ISO 9001
• ISO 14001
• ISO 45001
• ISO 22163 (IRIS)
• 焊接资质 EN 15085-2
• 防火标准 EN 45545（在相关情况下适用）

试验
为确保可靠性，执行全面的例行与型式试验。典型及特殊试验包括：

• 依据 EN 60310 对每台牵引变压器进行例行试验
• 依据 EN 60310 的型式试验
• 固有频率与刚度的有限元法（FEM）分析
• 依据 IEC 61373 的冲击与振动试验
• 依据 DIN EN / IEC 60076-5 的短路试验
• 依据 EN 60076-10 的噪声测量
• 电磁兼容（EMC）研究及按需的特殊试验

特性 / 技术规格

• 产品系列 / 商业名称：Tractronic® traction transformers
• 支持频率：16 2/3 Hz 至 60 Hz
• 额定功率：可达 15 MVA（需时可更高）
• 运行电压：1.5 kV DC、3 kV DC、12 kV、15 kV、25 kV 及特殊等级
• 安装选项：机房、车体下方、低地板、车顶
• 冷却介质：矿物油、硅基流体、酯基流体（例如：MIDEL 7131）
• 可选功能：单相与多相单元、平滑与滤波电抗器、辅助/加热绕组、作为电网滤波电抗器的牵引绕组
• 设计目标：最小占用空间、优化的损耗和阻抗、根据车辆要求定制的尺寸与重量
• 监测：模块化多传感器健康监测，支持本地/远程/云端数据传输及车载优化能力
• 试验：按照相关 EN/IEC/DIN 标准进行例行、型式及特殊试验
