干式变压器 GEAFOL

分配工业光伏应用

概述
当配电变压器需在人员密集区域确保最高安全性时，GEAFOL® 浇注树脂干式变压器为理想选择。GEAFOL 避免了油浸变压器的局限性，同时保留了经验证的电气、机械及尤其是热特性。

质量标准
Siemens Energy 的 GEAFOL 变压器满足最高安全标准并符合相关法律法规。关键合规与质量要点包括：

• 符合 IEC 60076-11 / VDE 0532-76-11 / DIN EN 60076-11
• 符合生态设计指令并监测监管变化（欧盟、美国 DOE 等）
• 可按要求满足国家标准（GOST、SABS、CSA/ANSI/IEEE）

耐火、环境与气候等级（IEC 60076-11）

• E3 环境等级（可按需支持更高等级）
• F1 耐火行为等级（已定义的最高等级）
• C3 气候类别（可按需支持更高等级）

技术与绝缘
GEAFOL 原理制造的变压器具有优异的电气、机械和热特性，同时环保。主要技术特点：

• 线圈与绕组采用环氧树脂与石英粉混合物绝缘（环保）
• 绝缘特性：几乎免维护、耐潮湿、热带化、阻燃、自熄
• 即使在电弧情况下也不产生有毒气体
• 特殊线圈支撑间隔将震动与铁芯隔离，确保极低噪声水平

绕组与浇注

• 高压绕组：铝箔
• 箔绕组的优点：绕制工艺简单、电气安全性高、对绝缘的电应力较小、工频及冲击耐受能力高
• 选择铝材以匹配浇注树脂的热膨胀性，减少热应力
• 按需可提供铜绕组替代（名为 CARECO）
• 高压绕组在高温下于真空中以环氧树脂浇注，防止气体夹杂并确保无局部放电
• 低压带状绕组也采用铝材；导体带与绝缘通过加热粘结，形成能承受径向力的紧凑坚固单元

可持续性
GEAFOL 干式变压器采用环氧树脂/石英混合物绝缘，替代油作为环保方案。GEAFOL 干式变压器可完全回收。

数字化
GEAFOL 变压器默认作为 Sensformers 生产，配备传感器将运行状态数据传输至安全存储与分析工具，使运行人员能够基于定制的数据分析优化运维。

产品系列与特性

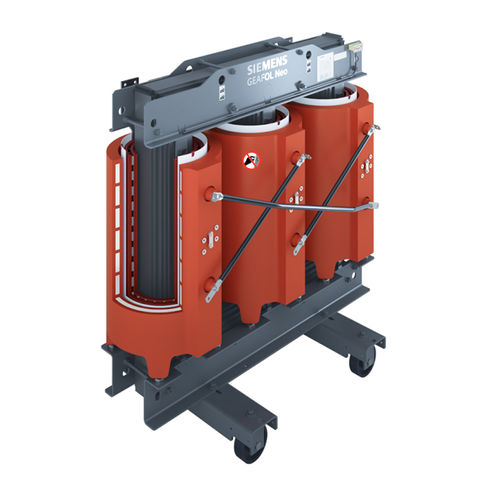

• GEAFOL Neo：创新简洁设计、重量轻、体积小，适用于几乎所有环境；额定容量可达 6.3 MVA；设备最高电压 Um 可达 40.5 kV；适用场景包括现代功能性建筑、居民及办公环境、风电机组。
• GEAFOL：最大功率体积比、高效冷却，能承受高达额定的五倍峰值负荷；额定容量可达 50 MVA；Um 可达 52 kV；适用场景包括建筑物、近海平台与船舶、矿山输送与炼厂、轧机。
• GEAFOL 转换器变压器：高短路耐受能力、大热容量、高过载能力；额定容量可达 50 MVA；Um 可达 52 kV；适用场景包括离岸装置、海上采油平台、输送设施、直流供电的轻轨系统、钢厂。

附件与选项
可提供的附件与定制解决方案包括：

• 温度监测：PTC 热敏电阻传感器、PT100 温度传感器、毛细管温度计
• 温度相关控制的径向风扇以提供容量余量并覆盖峰值负荷时段（可将变压器输出提升约 50%）
• 用于环境保护与安全的标准及改良外壳
• 连接选项：HV/LV 侧、顶部或底部，可提供插接连接

典型应用领域
GEAFOL 干式变压器用于室内或环境敏感区域，如医院、学校、商业建筑、数据中心、近海平台、工业厂房、风电机舱及其他对消防安全、低维护和环境保护有较高要求的场所。

补充说明
GEAFOL 变压器在极端条件下表现良好，包括环境温度可达 ±60 °C、具有侵蚀性的含盐大气以及高机械应力环境（例如船舶、起重机、风机机舱）。

技术规格

• 名称：GEAFOL® 浇注树脂干式配电变压器
• 绝缘材料：环氧树脂 + 石英粉混合物（环保、可回收）
• 耐火等级：F1（已定义的最高等级）
• 环境等级：E3（按需可支持更高等级）
• 气候类别：C3（按需可支持更高等级）
• 高压绕组：铝箔（按需可选铜 CARECO）
• 浇注工艺：在真空下用环氧树脂浇注以防止气体夹杂并确保无局部放电
• GEAFOL Neo 额定容量：可达 6.3 MVA；Um 可达 40.5 kV
• GEAFOL 额定容量：可达 50 MVA；Um 可达 52 kV
• GEAFOL 转换器变压器 额定容量：可达 50 MVA；Um 可达 52 kV
• 冷却方式：自然空气（AN）或强制空气（AF），可选风扇以提高容量
• 传感器 / 数字化：Sensformers（运行传感器与分析能力）
• 标准：IEC 60076-11 / VDE 0532-76-11 / DIN EN 60076-11；其他标准（GOST、SABS、CSA/ANSI/IEEE）可按需提供
