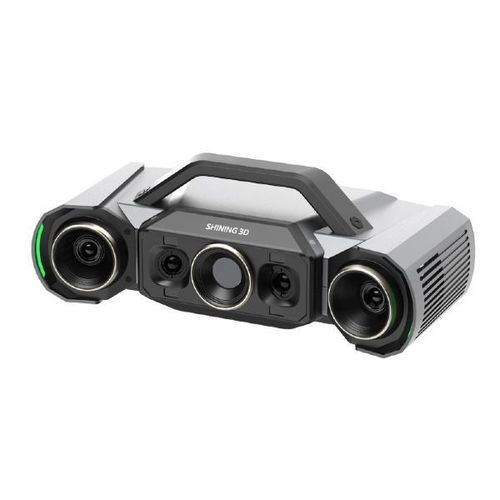

3D扫描仪 OptimScan Q12/Q9 HD

用于测量臂形状测量尺寸测量

产品概述
OptimScan Q12/Q9 HD 是一款高精度3D检测扫描仪，旨在实现微米级精度并忠实还原复杂几何形状。其采用4台高分辨率相机与蓝光LED栅格投影，生成高密度点云，并按计量标准进行验证以保证可追溯性。

主要特性

• 小量程精度可达 0.004 mm
• 双量程，一键切换
• Monocular‑Stereo Fusion（MSF）提高覆盖率与数据完整性
• 单次采集 < 1 s
• 在 ISO/IEC 17025 认证实验室按 VDI/VDE 2634 与 ISO 10360 验证

具备认证计量可信度的精度
系统设计超越传统条纹投影的限制，可在微小特征和复杂表面上实现微米级还原。校准与验收测试遵循 VDI/VDE 2634 与 ISO 10360，并在 ISO/IEC 17025 认证的精度实验室中完成，确保可追溯性。

轻松切换扫描量程
两个量程可即时切换，软件可无缝融合不同量程的数据，兼顾大范围覆盖与细节采集。

• 大量程：220 × 150 mm
• 小量程：80 × 50 mm

Monocular‑Stereo Fusion（MSF）
MSF 在拐角、接缝和遮挡区域扩展数据覆盖，提升数据完整性，减少补扫工序。

灵活的操作模式
三种模式以适配不同检测流程：

• 手动：便携，操作员控制的扫描，适用于按需检测。
• 半自动：固定三脚架配自动转台（某些配置支持最高 20 kg），提高重复性与效率。
• 全自动：与工业机器人集成，用于精确、重复的在线检测与批量测量。

双轴转台（可选）
可选的自动双轴转台支持多角度自动扫描（该配件支持最高 3 kg），并可智能补扫以高效捕获缺失数据。系统采用双芯片计算平台，每次采集均 < 1 s。

OptimScan 软件增强
功能强大且持续更新的 OptimScan 软件，无隐藏费用。主要功能：

• 扫描模板
• 振动检测
• 温度控制
• 背景裁切

SHINING3D Inspect（可选）
模块化检测软件，简化从数据采集到报告生成的流程。适用于各行业的尺寸检测与质量控制；在应用时提供可追溯性及 PTB 支持的能力。

应用

• 零件尺寸检测（GD&T）：精密加工件如发动机缸体、变速箱外壳、叶片、制动组件 — 快速获取高密度点云进行公差分析与 CAD 对比。
• 冲压件与板材质量控制：扫描表面轮廓用于回弹分析与整件检验，检测微小缺陷并优化模具。
• 模具开发与修复：扫描磨损的注塑或压铸模具以进行逆向工程、再制造指导及新旧模具寿命对比。
• 自动化在线检测（机器人集成）：与机械臂集成实现自动化扫描、实时检测报告与生产趋势监控。

兼容软件

• SHINING3D Inspect（用于3D检测）
• PolyWorks Inspector
• Geomagic Control X
• EXModel Pro（用于逆向工程）
• BlueStar Mapping（用于贴图）
• Geomagic Design X

技术规格

• 产品型号：OptimScan Q12 HD, OptimScan Q9 HD
• 视场（FOV）：大量程 220 × 150 mm；小量程 80 × 50 mm
• 精度：大量程 0.01 mm；小量程 0.004 mm
• 点距：OptimScan Q12 HD — 大量程：0.054 mm；小量程：0.02 mm；OptimScan Q9 HD — 大量程：0.06 mm；小量程：0.03 mm
• 工作距离：大量程 600 mm；小量程 200 mm
• 景深：大量程 120 mm；小量程 30 mm
• 分辨率：OptimScan Q12 HD：4 × 12.3 MP；OptimScan Q9 HD：4 × 9 MP
• 光源：蓝色 LED（栅格图案）
• 重量：3.6 kg
• 尺寸：366 × 162 × 132 mm
• 数据线长度：5 m
• 认证：CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• 验收测试：VDI/VDE 2634 Part 2 & ISO 10360（在 ISO/IEC 17025 认证精度实验室中测试）
