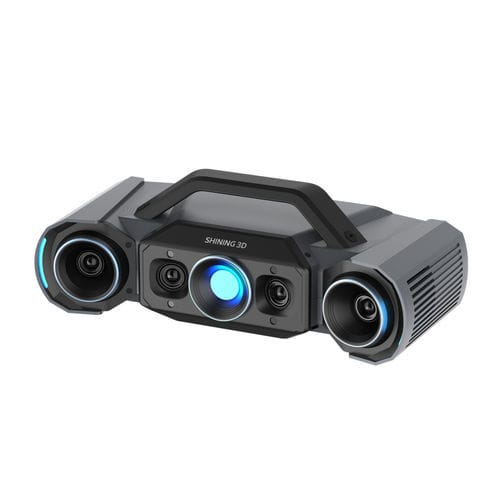

3D扫描仪 OptimScan Q series测量用于检查薄板
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数
- 3D
- 应用
- 测量, 用于检查, 用于逆向工程, 薄板
- 应用领域
- 用于生产线
- 配置
- 紧凑型, 集成式, 固定式, 在线
- 其他特性
- 高精度, 高解析度, 手动
- 阅读距离
最多: 590 mm
(23.2 in)最少: 210 mm
(8.3 in)
产品介绍
Overview
OptimScan Q 系列是由 SHINING 3D 提供的高精度 3D 检测扫描仪系列。该系列包含两款型号：OptimScan Q12 与 OptimScan Q9。系统关键能力包括双扫描范围、单目-立体融合（MSF）、多种曝光模式，以及单次拍摄小于1秒的采集速度。
Key Features
Reliable High Performance
系统结合强大的硬件模块与先进的3D重建算法，提供可重复的计量级结果。Q 系列在 ISO 17025 认证的精度实验室中验证了其优秀的精度表现，适用于广泛的工业检测任务。
Dual Scan Range — Operation
大范围：430 × 300 mm
小范围：160 × 110 mm
不同范围采集的数据可在软件中融合，以在效率与细节之间取得平衡。
Monocular-Stereo Fusion (MSF)
MSF 提高数据覆盖度并增强扫描数据完整性，尤其适用于零件的拐角与接合处等难检测区域。
Multiple Exposure & Speed
由内置双芯片计算模块驱动，实现快速图像采集与高效处理。每次拍摄在1秒内捕获大量高分辨率点。智能自动曝光在减少扫描时间的同时，保证不同表面的一致性结果。
Versatility & Deployment Modes
OptimScan Q 系统体积紧凑，便于手持扫描。支持使用固定三脚架和自动转盘的半自动操作（配置中提及自动转盘可支持最高20 kg的负载以提高产能），并可与机器人集成以实现全自动、重复性的检测任务。可选的自动双轴转台（配件）可实现多角度自动扫描，配件说明中标注最大载重约3 kg。
Automated Inspection Workflow
Applications
Software Compatibility & Inspection Functions
兼容专业的检测与逆向工程工具，支持比较、截面、特征识别、标注、测量仪表、报告生成及快速测量等软件功能，满足多样的检测需求。
Certifications & Acceptance Test
系统具备行业认证：CE、FCC、ROHS、WEEE、KC、FDA、UKCA、IP50、TELEC 和 TiSAX。验收测试：ISO 10360-13（在 ISO 17025 认证的精度实验室中认证）。
Technical specifications
OptimScan Q 系列是由 SHINING 3D 提供的高精度 3D 检测扫描仪系列。该系列包含两款型号：OptimScan Q12 与 OptimScan Q9。系统关键能力包括双扫描范围、单目-立体融合（MSF）、多种曝光模式，以及单次拍摄小于1秒的采集速度。
Key Features
- 双扫描范围（单击切换）
- 单目-立体融合（MSF），提高数据覆盖率并改善复杂几何体的数据完整性
- 多种曝光模式与智能自动曝光，适应不同表面条件
- 单次拍摄低于1秒；内置双芯片计算模块，实现快速采集与处理
- 配备四台高分辨率相机，捕捉复杂表面细节
- 精度经验证可达0.005 mm，并按 ISO 10360-13 进行重复性认证
Reliable High Performance
系统结合强大的硬件模块与先进的3D重建算法，提供可重复的计量级结果。Q 系列在 ISO 17025 认证的精度实验室中验证了其优秀的精度表现，适用于广泛的工业检测任务。
Dual Scan Range — Operation
大范围：430 × 300 mm
小范围：160 × 110 mm
不同范围采集的数据可在软件中融合，以在效率与细节之间取得平衡。
Monocular-Stereo Fusion (MSF)
MSF 提高数据覆盖度并增强扫描数据完整性，尤其适用于零件的拐角与接合处等难检测区域。
Multiple Exposure & Speed
由内置双芯片计算模块驱动，实现快速图像采集与高效处理。每次拍摄在1秒内捕获大量高分辨率点。智能自动曝光在减少扫描时间的同时，保证不同表面的一致性结果。
Versatility & Deployment Modes
OptimScan Q 系统体积紧凑，便于手持扫描。支持使用固定三脚架和自动转盘的半自动操作（配置中提及自动转盘可支持最高20 kg的负载以提高产能），并可与机器人集成以实现全自动、重复性的检测任务。可选的自动双轴转台（配件）可实现多角度自动扫描，配件说明中标注最大载重约3 kg。
Automated Inspection Workflow
- 路径教学
- 自动3D测量
- 自动3D检测
- 自动报告生成
Applications
- 零件尺寸检测（GD&T）— 精密加工零件，如发动机缸体、变速箱壳体、涡轮叶片和制动组件
- 冲压件与钣金质量控制 — 全尺寸检测以发现皱折、裂纹或回弹问题
- 模具开发与修复 — 扫描磨损模具以进行逆向工程和再制造指导
- 与机器人集成的自动化在线检测 — 实时检测报告与生产趋势监控
Software Compatibility & Inspection Functions
兼容专业的检测与逆向工程工具，支持比较、截面、特征识别、标注、测量仪表、报告生成及快速测量等软件功能，满足多样的检测需求。
Certifications & Acceptance Test
系统具备行业认证：CE、FCC、ROHS、WEEE、KC、FDA、UKCA、IP50、TELEC 和 TiSAX。验收测试：ISO 10360-13（在 ISO 17025 认证的精度实验室中认证）。
Technical specifications
- Product Type: OptimScan Q12, OptimScan Q9
- Field of View (FOV): 大范围：430 × 300 mm；小范围：160 × 110 mm
- Accuracy: 大范围：0.015 mm；小范围：0.005 mm
- Point distance: OptimScan Q12 — 大范围：0.10 mm；小范围：0.04 mm。OptimScan Q9 — 大范围：0.11 mm；小范围：0.05 mm
- Working distance: 大范围：590 mm；小范围：210 mm
- Depth of field: 大范围：300 mm；小范围：60 mm
- Resolution: OptimScan Q12: 4 × 12.3 MP；OptimScan Q9: 4 × 9 MP
- Light Source: Blue LED
- Weight: 3.5 kg
- Dimensions: 366 × 162 × 132 mm
- Data cable length: 5 m
- Accessories / integration: 兼容三脚架、自动双轴转台（配件）、用于半自动的重载转台选项、用于完全自动化的机器人集成
- Certifications: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
- Acceptance test: ISO 10360-13（在 ISO 17025 认证的精度实验室中认证）
