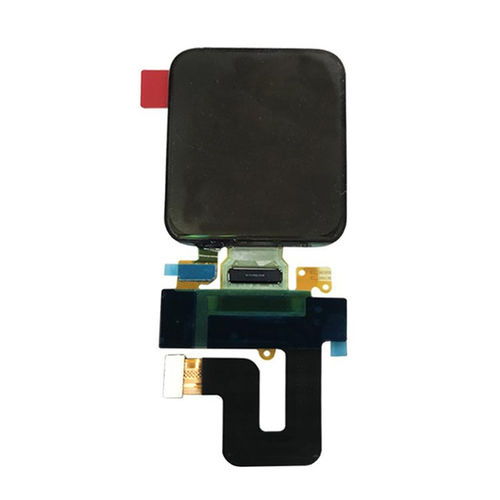

AMOLED显示模块 YX1784AC63.A

彩色1.77"SPI

概述
YX1784AC63A是一款1.78英寸LTPS AMOLED显示模组，适用于需要真实黑位、高对比度和低功耗的可穿戴设备及紧凑型智能终端。该模组采用RM69090驱动IC，支持MIPI和SPI接口，提供368 × 448分辨率并具有紧凑的机械外形尺寸。

主要特性

• 型号：YX1784AC63A
• 显示尺寸：1.78英寸
• 分辨率：368 × 448
• 显示技术：LTPS AMOLED（自发光）
• 颜色数：1670万色
• 像素排列：Real RGB
• 像素间距：78 × 78 μm
• 有效显示区域：28.7 × 34.94 mm
• LTPS玻璃外形：30.6 × 37.99 mm
• 封装玻璃外形：30.6 × 37.24 mm
• 驱动IC：RM69090
• 接口：MIPI / SPI
• 可视方向：All O'Clock

基本规格（表）
项目 : 规格
显示尺寸 : 1.78英寸
显示技术 : LTPS AMOLED Display
分辨率 : 368 × 448
显示颜色 : 1670万色
有效显示区域 : 28.7 × 34.94 mm
LTPS玻璃外形 : 30.6 × 37.99 mm
封装玻璃外形 : 30.6 × 37.24 mm
像素间距 : 78 × 78 μm
驱动IC : RM69090
接口 : MIPI / SPI
工作温度 : -20°C 到 +70°C
储存温度 : -40°C 到 +80°C

光学特性
参数 : 典型值
显示技术 : LTPS AMOLED
分辨率 : 368 × 448
显示颜色 : 1670万色
像素排列 : Real RGB
可视方向 : All O'Clock
接口 : MIPI / SPI
驱动IC : RM69090

工作条件
项目 : 范围
工作温度 : -20°C 到 +70°C
储存温度 : -40°C 到 +80°C
电池电压 : 2.9–4.8 V
I/O 电压 : 1.65–1.95 V

机械图
为便于设计集成，提供机械图和模组外形图，显示有效显示区域和玻璃外形尺寸，以支持机械安装和外壳设计。

技术规格

• Model: YX1784AC63A
• 显示尺寸: 1.78英寸
• 分辨率: 368 × 448
• 显示技术: LTPS AMOLED（自发光）
• 颜色数: 1670万色
• 像素排列: Real RGB
• 像素间距: 78 × 78 μm
• 有效显示区域: 28.7 × 34.94 mm
• LTPS玻璃外形: 30.6 × 37.99 mm
• 封装玻璃外形: 30.6 × 37.24 mm
• 驱动IC: RM69090
• 接口: MIPI / SPI
• 可视方向: All O'Clock
• 工作温度: -20°C 到 +70°C
• 储存温度: -40°C 到 +80°C
• 电池电压: 2.9–4.8 V
• I/O 电压: 1.65–1.95 V
