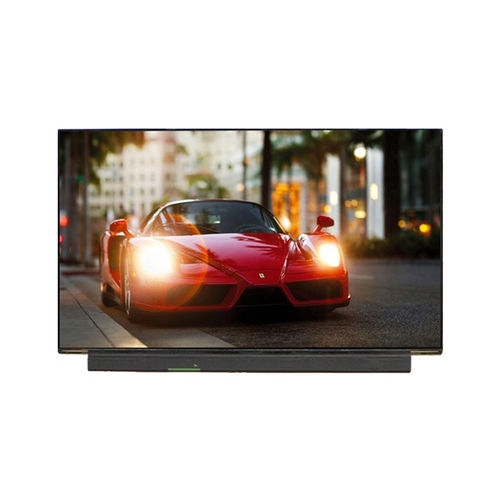

TFT显示模块 YXF60UBA63.A

AMOLED彩色3840 x 2160

概述
YXF60UBA63A是一款15.6英寸LTPS TFT AMOLED显示模块，面向需要超高分辨率、宽色域和精确光学性能的笔记本电脑及专业嵌入式应用。AMOLED的自发光像素相比传统LCD可提供真实黑色、高对比度、快速响应及更佳的能效。

主要特性

• 显示尺寸：15.6英寸
• 分辨率：3840 × 2160（UHD）
• 显示技术：LTPS TFT AMOLED
• 可视方向：全方向
• 驱动IC：MTK时序控制器（T-CON）+ RM98110源驱动IC
• 接口：eDP 1.4b
• 像素排列：Real RGB
• 显示色深：RGB 10位
• 典型亮度：400 cd/m²；HDR峰值亮度：550 cd/m²
• 宽色域：Adobe RGB 98%，DCI‑P3 98%
• 对比度：100,000:1
• 响应时间：1 ms；刷新率：60 Hz

应用
适用于高端笔记本与创作者笔记本、工业工作站、医学影像设备及要求超高分辨率、色彩准确性和快速响应的专业嵌入式系统。

基本规格
显示尺寸：15.6英寸
显示技术：LTPS TFT AMOLED显示屏
分辨率：3840 × 2160（UHD）
有效显示区：344.2176 × 193.6224 mm
外形尺寸：348.22 × 215.57 × 2.19 mm
驱动IC：MTK T-CON + RM98110 Source IC
像素排列：Real RGB
显示色彩：RGB 10位
接口：eDP 1.4b
典型亮度：400 cd/m²
HDR峰值亮度：550 cd/m²
对比度：100,000:1
Adobe RGB：98%
DCI‑P3：98%
响应时间：1 ms
刷新率：60 Hz
工作温度：-20°C 至 +70°C
存储温度：-40°C 至 +85°C

机械图
为机械集成与安装提供了机械图和模块外形图；有关外形尺寸和安装细节请参阅图纸。

技术规格

• 型号：YXF60UBA63A
• 显示类型：AMOLED（LTPS TFT AMOLED架构）
• 分辨率：Ultra HD 3840 × 2160
• 接口：eDP 1.4b（高速）
• 驱动方案：MTK时序控制器 + RM98110源驱动IC
• 色深：10位RGB
• 亮度：典型400 cd/m²，HDR峰值550 cd/m²
• 色域：Adobe RGB 98%，DCI‑P3 98%
• 对比度：100,000:1
• 响应时间：1 ms
• 刷新率：60 Hz
• 有效显示区：344.2176 × 193.6224 mm
• 外形尺寸：348.22 × 215.57 × 2.19 mm
• 工作温度范围：-20°C 至 +70°C
• 存储温度范围：-40°C 至 +85°C
