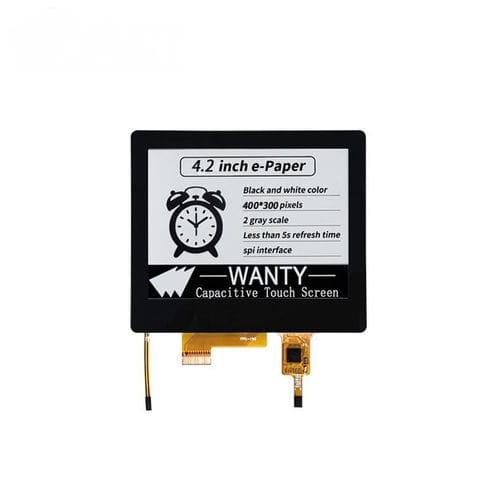

E-Paper显示模块 TYKEGM042001T09

TFT电容触摸屏式点阵

产品概述
4.2英寸电子墨水屏模块 TYKEGM042001T09 集成了 400×300 的高分辨率 E-Ink 面板、内置前置灯和可选电容触摸屏。该模块设计用于超低功耗和长期内容保持，在强光和弱光环境下均能提供接近纸张的阅读体验。适用于需要清晰显示、用户交互和节能的工业、医疗和物联网应用。

功能

• 显示尺寸：4.2 英寸
• 分辨率：400 (H) × 300 (V) 点阵（119 DPI）
• 触控：电容触摸屏（可选电阻式）
• 前置灯：内置以增强弱光下可见性
• 低功耗：仅在刷新内容时消耗能量
• 接口：通常使用 SPI；根据需求可选 I2C 或更高速接口

优势

• 省电设计——适合电池供电设备，能量主要用于刷新
• 高可读性——E-Ink 对比度与前置照明结合，适应各种光照条件
• 触控交互——电容触摸支持流畅的用户操作
• 图像稳定——无需持续供电也能保持显示内容
• 体积小、重量轻——适合便携或手持设备
• 灵活集成——适用于医疗设备、工业终端、智能标签、电子书阅读器和物联网系统

技术参数（表）
NO. | ITEM | SPECIFICATION | UNIT
1 | Dot Matrix | 400(H)×300(V) | -
2 | Screen Size | 4.2 | Inch
3 | DPI | 119 | -
4 | Active Area | 84.80 (H)×63.60 (V) | mm
5 | Pixel Pitch | 0.212×0.212 | mm
6 | TFT Area | 91.0 (H)×77.0 (V) | mm
7 | Outline Dimension | 91.0 (H)×95.5 (V) ×1.001(T) | mm
8 | Pixel Configuration | Rectangle | -
9 | Driver IC | SEE330 | -
10 | Module Weight | TBD±10% | g

定制与集成
可定制选项包括触摸类型（电容或电阻）、外形定制、控制板功能扩展以及根据项目需求选择接口类型。

规格 / 技术规格

• 型号：TYKEGM042001T09
• 分辨率：400 (H) × 300 (V)（点阵）
• 屏幕尺寸：4.2 英寸
• DPI：119
• 有效显示区域：84.80 (H) × 63.60 (V) mm
• 像素间距：0.212 × 0.212 mm
• TFT 区域：91.0 (H) × 77.0 (V) mm
• 外形尺寸：91.0 (H) × 95.5 (V) × 1.001 (T) mm
• 像素配置：矩形
• 驱动 IC：SEE330
• 模块重量：TBD ±10% g
• 触摸：电容触摸屏（可选电阻式）
• 前置灯：内置前置灯，提升弱光可见性
• 电源：极低功耗；能量主要在刷新时消耗
• 接口：通常使用 SPI；可选 I2C 或更高速接口
• 典型应用：医疗设备、工业工具、智能标签、电子书和物联网设备
