E-Paper显示模块 TYKEGM037001T01

TFT电容触摸屏式点阵

概述

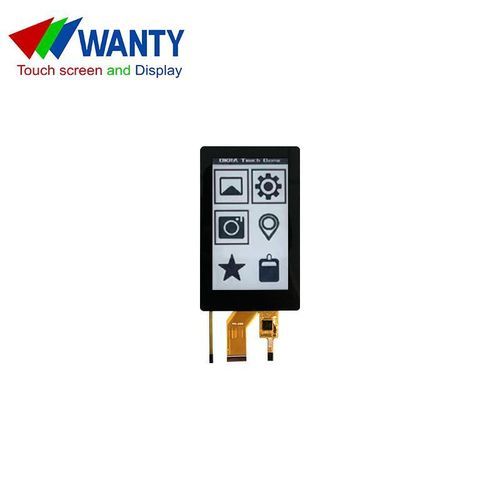

3.7英寸 E Ink 显示模块 TYKEGM037001T01 集成电容触控面板和低功耗前光，提供一种反射式、节能的显示方案，适用于电池供电和常时在线设备。该模块分辨率为416×240（130 PPI），视角接近180°，适合智能标签、手持仪表和便携记事设备等应用。

特性

• 超低功耗：E Ink 反射技术仅在刷新屏幕时消耗能量。
• 强光下可读：反射式面板在直射阳光下仍保持可视性，适合户外使用。
• 内置前光：低功耗前光支持弱光环境下阅读，无需背光。
• 护眼显示：无闪烁、低蓝光，适合长时间使用。
• 宽视角：接近180°的可视角度，从不同方向均清晰可见。
• 触控功能：集成电容触控面板，交互精确且响应迅速。
• 体积小、重量轻：适合集成到空间受限或便携设备中。
• 接口灵活：支持 SPI、I²C 等标准接口，便于系统集成。

优势

• 结合反射式 E Ink 与前光，可在多种环境下提供优异的可读性。
• 无闪烁、低蓝光设计可降低视觉疲劳，提升长期使用舒适性。
• 电容触控提升用户交互体验。
• 紧凑设计便于在小型或手持产品中集成。
• 能效高、寿命长，适合低维护场景。

产量与库存

• 生产状态：量产中
• 库存数量：10 件

机械数据
NO. | ITEM | SPECIFICATION | UNIT
1 | Dot Matrix | 416(H)×240(V) | -
2 | Screen Size | 3.7 | Inch
3 | Pixels Per Inch | 130 | -
4 | ActiveArea | 81.536(H)×47.04(V) | mm
5 | Pixel Pitch | 0.196×0.196 | mm
6 | TFT Area | 92.99(H)×53.00(V) | mm
7 | Outline Dimension | 128.99(H)×53.00(V)×0.912(D) | mm
8 | Pixel Configuration | Square | -
9 | Driver IC | SEE370 | -
10 | Module Weight | TBD±10% | Gram

定制与集成说明

• 触控面板集成：可选择集成电容触控；可能需要更改边框或配件。
• 自定义显示驱动：可根据特定需求定制，但需显示技术与编程方面的专业支持。
• 前光集成：E‑paper 属于反射型，通常不需要背光；模块包含前光以便弱光阅读。
• 硬件设计：触控项目可能需要定制 PCB 设计和相应的设计工具。

制造商
制造商符合国际质量标准，拥有超过10年的市场经验。工厂直供，提供具有竞争力的价格和高附加值。

特性 / 技术规格

• 型号：TYKEGM037001T01
• 分辨率：416(H)×240(V)
• 屏幕尺寸：3.7 inch
• PPI：130
• 活动区域：81.536(H)×47.04(V) mm
• 像素间距：0.196×0.196 mm
• TFT 区域：92.99(H)×53.00(V) mm
• 外形尺寸：128.99(H)×53.00(V)×0.912(D) mm
• 像素配置：Square
• 驱动 IC：SEE370
• 模块重量：TBD±10% g
• 接口：SPI、I²C 及其他支持的接口
• 触控：可选集成电容触控面板
• 前光：内置低功耗前光
• 视角：接近180°
• 典型应用：智能标签、手持仪表、便携记事设备
