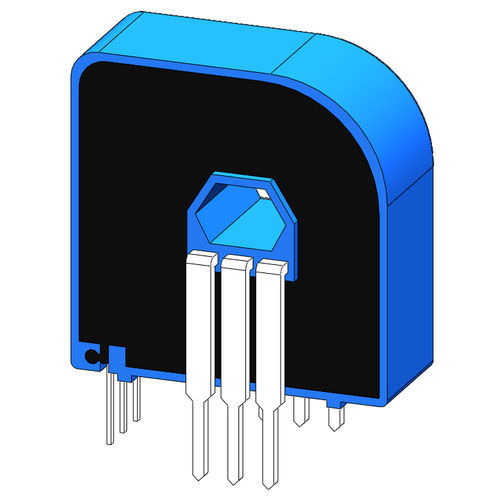

霍尔开环电流传感器 SCK23D

PCB直流交流

产品详情
SCK23系列霍尔开环电流传感器是一种基于霍尔效应原理的新一代开环电流传感器。它可以在电气隔离条件下准确测量直流、交流和脉冲电流以及其他各种不规则波形电流。PCB板安装方式和单电源，产品采用进口树脂灌封，具有优良的导热性和可扩展性。高性能核心使残余磁性最小化，所有电子元件均为进口组件组装。

技术参数

• 额定输入电流 (Ipn): ±6AT, ±10AT, ±25AT, ±50AT
• 测量范围 (Ip): 高达100AT
• 负载电阻 Rmax: ≥10kΩ
• 输出电压: 2.5 V ±2 V
• 工作电压: DC +5V(±5%)
• 精度 @ Ta=25°C: ±0.5%
• 线性度 @ Ta=25°C: ±0.5%
• 耐压: 3.0kVrms/50Hz/min
• 偏移电压: 2.5V <±1%
• 偏移温度特性: < ±0.05%/°C
• 偏移电压温度特性: < ±0.1%/°C
• 滞后偏移: <±5mV
• 响应时间: < 5uS
• 电流消耗: <±15mA
• 工作温度: -40~+80°C
• 储存温度: -40~+85°C

注意事项

• 尺寸误差: ±0.5mm
• 初级孔径: ◇4.4*6.6mm
• 固定孔: φ4.5mm
• 引脚输出，间距 2.54*2mm
• IP指示方向为电流正方向
• 初级导体的温度不得超过105°C
• 接线错误可能会损坏传感器

特性 / 技术规格

• 开环霍尔效应电流传感器
• PCB安装
• 测量直流、交流、脉冲和不规则波形电流
• 电气隔离
• 单电源: DC +5V (±5%)
• 采用进口树脂灌封以提高导热性和可扩展性
• 最小残余磁性
• 进口电子元件
• 额定输入电流: ±6AT, ±10AT, ±25AT, ±50AT
• 测量范围: 高达100AT
• 精度: ±0.5%
• 线性度: ±0.5%
• 耐压: 3.0kVrms/50Hz/min
• 工作温度: -40~+80°C
• 储存温度: -40~+85°C
