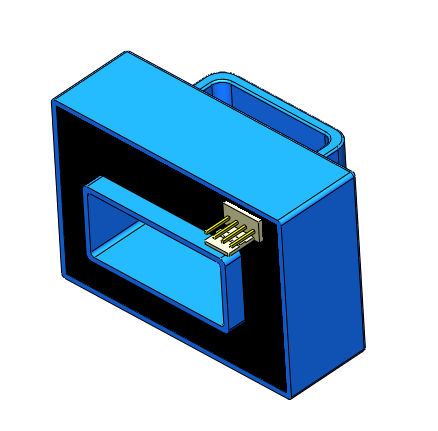

霍尔开环电流传感器 SCK35
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 霍尔开环
- 主电流
3,000 A
产品介绍
产品详情
图纸和尺寸 (mm)
注意事项
技术规格 / 特点
- 基于霍尔效应测量原理，开环电路模式。
- 一次侧和二次侧之间的绝缘电压大于3000VAC。
- 可以在隔离条件下测量直流、交流、脉冲和各种不规则波形。
- 当母线完全填充一次穿孔时，动态性能（di/dt和响应时间）最佳。
图纸和尺寸 (mm)
- 请参见尺寸图（在图像部分提供）。
注意事项
- 尺寸误差：±1mm
- 一次开口：□ 41.5*17.5mm
- 固定孔：φ4.5mm*2
- SCK35输出端子：Molex 5045-04AG
- SCK35T输出端子：2EDGVC-5.08-4P
- SCK35T配对插头：2EDGK-5.08-4P
- IP指示方向是电流的正方向
- 一次导体的温度不得超过105°C
- 接线错误可能会损坏传感器
技术规格 / 特点
- 开环霍尔效应电流传感器
- 系列：SCK35
- 绝缘电压：>3000VAC
- 一次开口：41.5 x 17.5 mm
- 输出端子：Molex 5045-04AG (SCK35), 2EDGVC-5.08-4P (SCK35T)
- 固定孔：2 x φ4.5mm
- 工作温度（一次导体）：≤105°C
