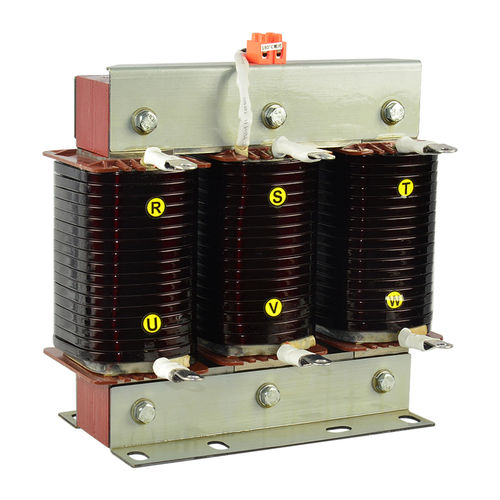

无功功率补偿扼流圈 SKS-CKSGL-4.2/0.48-7
绕线铁氧体交流

无功功率补偿扼流圈
无功功率补偿扼流圈
无功功率补偿扼流圈
添加到我的收藏夹
添加到产品对比表


产品规格型号

所用技术
绕线, 铁氧体
用电规格
交流, 谐波, 三相
应用
无功功率补偿
其他特性
失调
电压

480 V

产品介绍

解谐电抗器的简述: 解谐电抗器,因现代电力电子设备的大量使用产生的非线性电流,产生的谐波影响电网并加重电网污染,并导致电容器,变压器及传输设备产生的严重干扰。谐振及电压畸变还会造成供电用电事故,解谐电抗器作用是改善与避免谐波电流的危害。该系列产品用于低压无功补偿中,与电容器串联使用。电容器串联解谐电抗器后谐振频率低于系统最低(一般为5次及7次),使其在工频下呈容性,从而防止并联谐振及无放大谐波电流之虑。解谐电抗器也叫补偿电抗器。 解谐电抗器的特点: 1.解谐电抗器低损耗,高抗谐波能力。高线性以免过载时电磁饱和,低噪音,安装方便,环保特性,使用寿命长,带温度控制保护。 2.电抗器铁芯采用优质的冷轧低损耗硅钢片,芯柱采用多分布式气息,减小漏磁,减小损耗。 3.线圈采用优质的杜邦NOMEX纸包扎的铜线绕制,耐温等级高,绝缘强度好,绕制时排列整齐,外观不仅美观而且散热好。 4.电抗器的线圈和铁芯组装成一体后,经过预烘去潮→真空浸渍→高温固化→修正这一工艺流程,采用H级浸渍油漆,使电抗器的线圈和铁芯牢固结合成一体,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全无噪音地运行。 5.电抗器芯柱采用无磁性材料固定铁芯,确保电抗器具有较高的品质因数和较低的温升。 解谐电抗器的检测标准: 1.额定工作电压:DC500V-DC1200V 2.抗电强度:铁芯-绕组3000VAC/50HZ/5Ma,10S无飞弧击穿 3.绝缘电阻:铁芯-绕组1000VDCΩ,绝缘阻值≥100MΩ 4.电抗器噪音:小于65dB(与电抗器水平距离点1米测试); 5.产品执行标准:GB19212.1-2008 GB19212.21-2007 GB1094.6-2011

PDF产品目录
