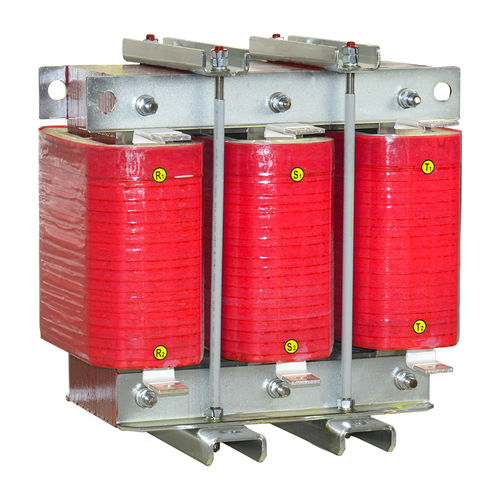

无功功率补偿扼流圈 SKS-CKSG-15.73-4A6/13

绕线铁氧体交流

解谐电抗器的简述： 解谐电抗器，因现代电力电子设备的大量使用产生的非线性电流，产生的谐波影响电网并加重电网污染，并导致电容器，变压器及传输设备产生的严重干扰。谐振及电压畸变还会造成供电用电事故，解谐电抗器作用是改善与避免谐波电流的危害。该系列产品用于低压无功补偿中，与电容器串联使用。电容器串联解谐电抗器后谐振频率低于系统最低（一般为5次及7次），使其在工频下呈容性，从而防止并联谐振及无放大谐波电流之虑。解谐电抗器也叫补偿电抗器。 解谐电抗器的特点： 1.解谐电抗器低损耗，高抗谐波能力。高线性以免过载时电磁饱和，低噪音，安装方便，环保特性，使用寿命长，带温度控制保护。 2.电抗器铁芯采用优质的冷轧低损耗硅钢片，芯柱采用多分布式气息，减小漏磁，减小损耗。 3.线圈采用优质的杜邦NOMEX纸包扎的铜线绕制，耐温等级高，绝缘强度好，绕制时排列整齐，外观不仅美观而且散热好。 4.电抗器的线圈和铁芯组装成一体后，经过预烘去潮→真空浸渍→高温固化→修正这一工艺流程，采用H级浸渍油漆，使电抗器的线圈和铁芯牢固结合成一体，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全无噪音地运行。 5.电抗器芯柱采用无磁性材料固定铁芯，确保电抗器具有较高的品质因数和较低的温升。 解谐电抗器的检测标准： 1.额定工作电压：DC500V-DC1200V 2.抗电强度：铁芯-绕组3000VAC/50HZ/5Ma,10S无飞弧击穿 3.绝缘电阻：铁芯-绕组1000VDCΩ,绝缘阻值≥100MΩ 4.电抗器噪音：小于65dB(与电抗器水平距离点1米测试）； 5.产品执行标准：GB19212.1-2008 GB19212.21-2007 GB1094.6-2011
