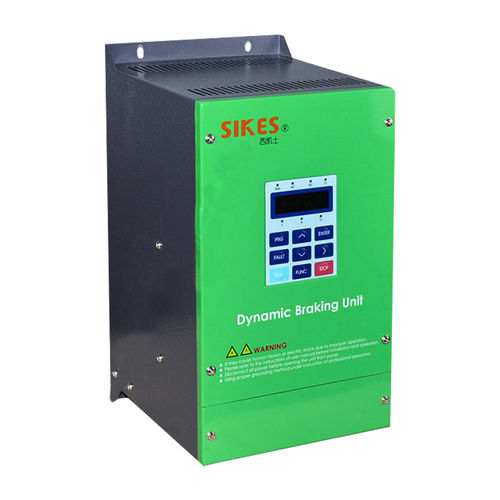

制动斩波器 SKS-GN-4110

刹车单元的描述。 GN系列是将电机减速过程中产生的再生能量转移到制动单元，将该能量转化为热量。再生能量从电机流入变频器的直流母线，表现为母线电压的增加。 本系列的特点。 额定功率：55KW-500KW。 额定制动电流：≤500A。 斩波器电压范围。DC1150V±5V（带键盘）。 电压等级：660V。 最小电阻值：8.5~2.8Ω。 IP保护。IP00/IP23。 终端:M10。 ED：20%-80%。 振动。 0.5g; 温度系数：≤400ppm/℃。 制动单元的优点。 安全性：具有防止IGBT短路击穿的跳闸功能，可避免过载运行后IGBT击穿电阻而引起火灾。 兼容性广：如果是特殊设计，可兼容一般电阻，而不是无感电阻。可调斩波器电压DC630V-DC760V。经济性特点：性能和价格比高，对变频器的制动电路有效且实用。 制动单元的安装。 采用书本式设计，可以零间隙并联安装。建议最多可安装3个。
