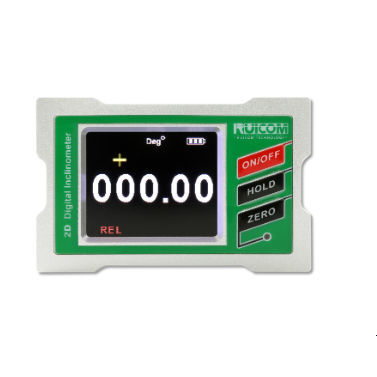

双轴测斜仪 GDS4 series

单轴USB温度补偿型

产品介绍
GDS4 系列是由 RUICOM Technology 独立研发的高精度电子水准仪，面向工业领域的角度控制与测量。产品核心集成微机械控制系统和双核测量单元，测量过程中可通过 Y 轴对 X 轴进行实时补偿。结合交叉补偿与温度补偿算法，利用微机械电子计算保证仪器在长期使用中的测量稳定性与重复性。

主要特性

• 精度：0.05°
• 角度分辨率：0.01°
• 工作温度：-10 ℃ 至 +70 ℃
• 量程：单轴 ±180°，双轴 ±90°
• 绝对/相对测量

性能参数（表）

• 型号：GDS41180（单轴），GDS4290（双轴）
• 测量轴：GDS41180 — 单轴；GDS4290 — 双轴
• 角度测量范围：GDS41180 — ±180°；GDS4290 — ±90°
• 角度测量精度：0.05°（全量程）
• 角度测量分辨率：0.01°
• mm/m 测量范围：±999.9 mm/m
• mm/m 测量精度：0.9 mm/m（全量程）
• mm/m 测量分辨率：0.1 mm/m
• LCD 可视区域：40 × 32 mm
• 工作温度：-10 ~ +70 ℃
• 工作湿度：最高 85 %RH
• 电源：3.7V 可充电锂电池
• 理想充电时间：约 3 小时
• 电池连续工作时间：约 8 小时（±0.5 小时）
• 数据输出：USB
• 抗振动：10 g @ 11 ms，3 轴（半正弦）
• 抗冲击：10 grms，10–100 Hz
• 防护等级：IP54
• 材料：金属铝合金
• 尺寸：83 × 19 × 53 mm
• 重量：≤140 g

特点 / 技术规格

• 系列：GDS4
• 可选型号：GDS41180（单轴 ±180°），GDS4290（双轴 ±90°）
• 全量程角度精度：0.05°
• 角度分辨率：0.01°
• mm/m 范围与精度：±999.9 mm/m；精度 0.9 mm/m；分辨率 0.1 mm/m
• 显示：LCD 可视区域 40 × 32 mm
• 环境：工作温度 -10 ℃ 至 +70 ℃；湿度最高 85 %RH
• 电源：3.7V 可充电电池，理想充电约 3 小时，连续工作约 8 小时（±0.5 小时）
• 接口：USB 数据输出
• 机械耐性：抗振动 10 g @ 11 ms（3 轴），抗冲击 10 grms（10–100 Hz）
• 防护：IP54
• 结构：铝合金外壳
• 尺寸与重量：83 × 19 × 53 mm；≤140 g
