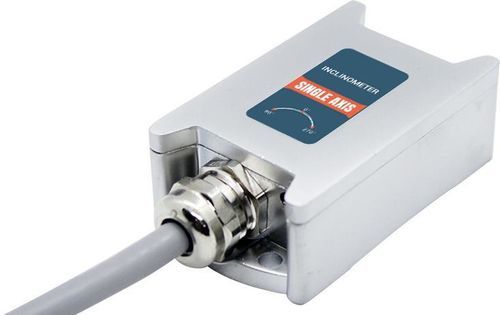

单轴测斜仪 WCA360M

RS-485MODBUS电容

产品描述
WCA360M 是一款用于工业场景的紧凑型低成本单轴倾角传感器，适合长期稳定运行。该产品采用电容式 MEMS 检测单元与抗干扰平台设计，在宽温度范围内提供可靠的倾角测量。采用非接触测量方式，可直接固定于被测物体，无需旋转轴。

主要特点

• 分辨率：0.1°
• 量程：单轴 0～360°
• 输出方式：RS485（MODBUS 协议）
• 工作电压：DC 9～36V
• 工作温度：-40～+85 °C
• 高抗振性能
• 非接触测量原理（电容式 MEMS 单元）
• 长期稳定运行，有效使用寿命可达 10 年

适用范围

• 光伏跟踪控制
• 桥梁监测
• 轨道监测

参数

• 型号：WCA360M
• 测量轴：单轴
• 测量范围：0～360°
• 分辨率：0.1°
• 测量精度：25 °C 时 ±0.2°
• 温漂特性：-40～+85 °C 范围内 ±0.003 °/°C
• 响应时间：0.1 s（无滤波）
• 工作温度：-40～+85 °C
• 输出接口：RS485（MODBUS 协议）
• 输出负载：>500 Ω
• 工作寿命：50,000 小时（无故障）
• 绝缘电阻：>100 MΩ
• 抗振性能：10 grms，10～1000 Hz
• 抗冲击性能：100 g @ 11 ms，三轴（半正弦波）
• 重量：≤200 g（含 1 m 电缆）
• 安装：固定于被测物体；非接触测量，无需旋转轴

技术规格

• 型号：WCA360M
• 轴：单轴
• 量程：0～360°
• 分辨率：0.1°
• 精度：±0.2°（25 °C）
• 温漂：±0.003 °/°C
• 工作温度：-40～+85 °C
• 响应时间：0.1 s
• 接口：RS485（MODBUS）
• 负载：>500 Ω
• 寿命：50,000 h
• 绝缘：>100 MΩ
• 振动：10 grms，10～1000 Hz
• 冲击：100 g @ 11 ms（三轴）
• 重量：≤200 g（含电缆）
