单轴测斜仪 WCA300M

TTLMEMSIP67

产品概述

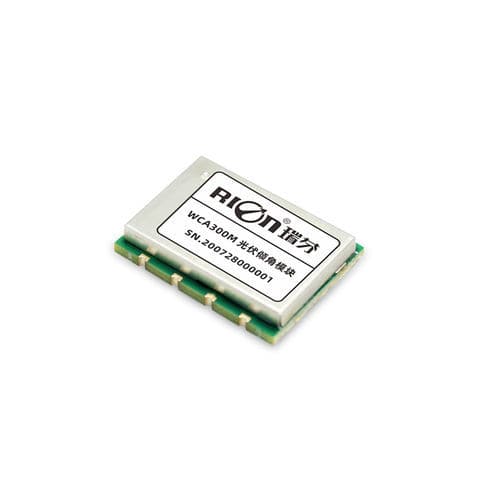

RION WCA300M 是一款用于工业嵌入和 SMT 贴装的单轴倾角模块。其集成微机械传感单元与新型抗干扰平台，具备宽温工作性能和优异的抗振动能力，长期工作稳定可靠。每个模块经出厂严格标定，以降低零偏、交叉轴误差和线性误差。卷带包装适用于 SMT 自动贴装。

主要特性

• 测量范围：0–360°
• 分辨率：0.1°
• 精度：±0.2°（25°C）
• 输出：TTL
• 工作电压：DC 3.3–7 V
• 工作温度：-40 ～ +85 ℃
• 防护等级：IP67
• 包装：SMT 卷带包装
• 预计寿命：最长约 10 年

应用范围

• 光伏（PV）跟踪控制
• 桥梁监测
• 轨道/线路监测

参数

• 型号：WCA300M
• 测量范围（单轴）：0–360 °
• 分辨率：0.1 °
• 测量精度（25°C）：±0.2 °
• 温漂：±0.02 °/°C（-40～+85 ℃）
• 响应时间（无滤波）：0.1 s
• 零点偏差：±0.1 °
• 静态工作电流（DC5V）：10 mA
• 上电时间：1 s
• 工作电压：DC 3.3–7 V
• 输出接口：TTL
• 输出负载：≥100 MΩ
• 冲击：100 g @ 11 ms，3 轴方向（半正弦）
• 抗振动：10 grms，10–1000 Hz
• 平均无故障时间（MTBF）：≥50000 小时
• 防护等级：IP67
• 重量：30 g

尺寸
外壳尺寸：L24.5×W19×H4 mm

注意事项
卷带包装，适用于 SMT 自动贴装。每个模块经校准以降低零偏、交叉轴与线性误差。预计使用寿命可达约 10 年。

技术规格

• 类型：单轴倾角/倾斜模块
• 输出格式：TTL
• 工作环境与合规：-40～+85 ℃，通过 EN61000 / GBT17626 测试
• 包装：适合直接 SMT 贴装的卷带
• 典型应用：光伏跟踪、结构与轨道监测
